2．测量变压器电阻和电压
    (1)测量变压器的直流电阻。将万能表调到R×10挡测变压器四个引脚间的电阻值，就发现①～②间电阻值为1200Ω；③～④间电阻值为4Ω。①～③或②～④之间的电阻值为无穷大，这表明变压器中两个线圈绕组是相互绝缘的。

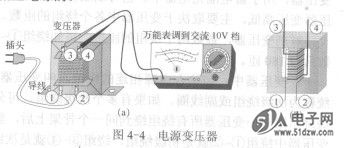

    ①～②绕组的电阻值较大，表明它的匝数多或使用的导线细。③～④绕组的电阻值较小，说明它的匝数少或使用的导线粗。可用如图4-4 (b)所示的结构示意图来表示电源变压器中的①～②绕组与③～④绕组。
    (2)测量变压器的交流电压。在①～②绕组的两个引脚上焊接带有插头的导线，并用绝缘胶布包扎好。在保证安全的前提下，将插头插入220V电源插座中。接着把万能表调到50V交流电压挡，用两个表笔分别接触变压器③、④引脚，指针就指示出12V交流电压值。这表明变压器能将一个绕组加入的交流高电压转变为另一个绕组的交流低电压。220V高电压是送入变压器内，常称为变压器的输入电压，而12V低电压是由电源变压器向外送出的，常称为变压器的输出电压。

    3．电源变压器结构特点   ADG884BCPG
    将电源变压器解剖，便能清楚认识变压器的组成结构，如图4-5所示。
    (1)变压器的骨架。图4-5 (a)历示是变压器的塑料骨架，上下侧板间构成一个绕线槽，两个绕组都绕在这个槽内。骨架正中制有方形穿心孔，用于插入铁芯。在骨架侧板上，预制有金属引脚，线圈绕组的端头就焊接在相应的引脚上。


    骨架的结构还有两槽或更多槽形式，以便将不同绕组绕入不同槽内，加强绕组间的绝缘强度，但侧板过多会占用绕制绕组的空间。
    实际中，还有一种骨架两端没有侧板，需将骨架夹在模具中绕制绕组，然后浸绝缘漆烘干定型，线圈绕组就不会松散。这种骨架因没有侧板，能多绕一些线圈，缩小变压器体积。
    制造骨架的材料有多种，还可用胶纸板、胶布板、胶木化纤维板、胶木板、环氧胶木板、酚醛胶木板等。常是根据变压器使用场合和环境来选用，主要考虑耐温、耐潮湿及损耗等。如
果在高温环境中使用，不宜选用塑料骨架，应该选用环氧胶木板或酚醛胶木板作为骨架。
    (2)变压器的线包。能将220V变为12V的小电源变压器多用于录音机中。在实际中，根据需要，可制成多种电压值的变压器。在功率适应的情况下，可制成将220V变为24V的变压器，用于蓄电池充电器中。也可制成将220V变成为6V的变压器，用于收音机中。变压器变压高低，主要取决于变压器中各个绕组的匝数。
    解剖变压器，数数两个绕组的匝数，可知绕组①～②的匝数为3300匝，绕组③～④的匝数只有180匝。
    在变压器中，与输入电源相连的绕组，叫变压器的初级绕组或原线圈。其他所有绕组统称为次级绕组或副线圈。如果有多个次级绕组，可分别称为次级绕组I、次级绕组II、次级绕组III- - - - -变压器所有绕组绕到同一个骨架上后，就成为一个包，称为变压器的线包。该变压器中绕组①～②就是初级绕组，绕组③～④就是次级绕组。
    解剖这个电源变压器后，可以了解线包的特点：
    ①先拆绕组③～④，后拆绕组①～②。说明制造变压器时，初级绕组①～②先绕在线包内层，次级绕组③～④后绕在线包外层。
    ②拆卸时，数过初、次级绕组的匝数就知韧级绕组匝数比次级多。
    ③可直观看出，初级绕组的导线较细，次级绕组的导线较粗。测量导线直径可知，初级导线的直径为0.12mm，次级导线的直径为0.47mm。
    ④测初级绕组的电阻是1200Ω，次级绕组的电阻是4Ω。
    ⑤由于骨架是方形，所以初、次级绕组也为方形，如图4-5 (b)、(c)所示。

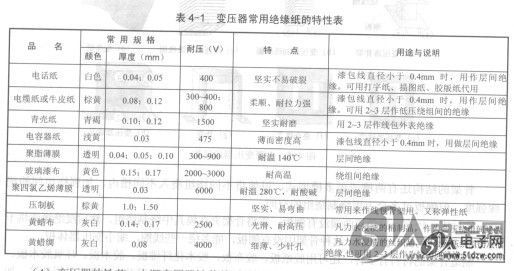

    (3)变压器的绝缘材料。由于初级绕组①～②加的220V电压较高，次级绕组③～④送出的12V电压较低，为了保证初、次级绝缘可靠，常在缠绕完变压器初级绕组之后，在其外表包绕一层如图4-5 (d)所示的绝缘纸，再在绝缘纸上缠绕次级绕组。绝缘纸一般为牛皮纸、青壳纸、白玻璃纸等。牛皮纸厚度为0.05～O.lOmm，青壳纸厚度为0.10—0.12mm，白玻璃纸厚度为0.015—0.02mm。表4-1中列出了一些变压器常用的绝缘纸。
