变压比与每伏匝数

发布时间:2011/9/28 15:28:53 访问次数:2007

    变压比与每伏匝数是设计制作变压器时需要用到的两项重要参数。
    1．变压比   ADM485JR

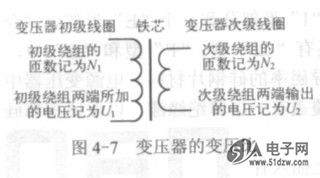

    在图4-7所示的变压器中，初级绕组的匝数记为N₁，次级绕组的匝数记为N₂，初级输入电压记为U_l，次级输出电压记为U₂。
    变压器次、初级绕组的匝数之比等于次、初级绕组的电压之比。这个比值就称为变压器的变压比，是一个具体数值，常用n表示。变压比可用公式表示为    n=N₂/N₁=U₂/U₁

     2．每伏匝数
    每伏匝数，就是变压器某个绕组的匝数与这个绕组两端的电压之比。用公式表示为    N_O=N/U(圈/V
式中，No表示变压器每伏匝数；N表示一个绕组的匝数，单位为圈；U表示这个绕组两端的电压，单位为V。
    如果图4-4 (a)所示变压器初级绕组的匝数是3300圈，两端输入220V电压，每伏匝数就是：N_O=3200圈/220V=15圈/V。次级绕组的匝数是180圈，两端输出电压为12V，每伏匝数就是：N_O=180圈/12V=15圈/V。这表明，对同一个变压器，不管是初级绕组还是次级绕组，每伏匝数No都相同。若变压器规格不同，则每伏匝数也不同。
