1．消磁线圈及其应用原理  AD790Q

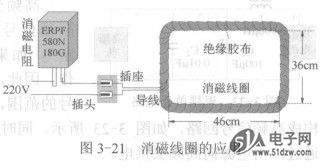

    消磁线圈是彩电专用的电感线圈。如图3-21所示是21英寸彩电上使用的一种消磁线圈。它采用直径为0.69mm的漆包线，在46cmx36cm的矩形模具上绕68圈，然后用塑料胶布全密封包扎数层制成。所用导线总长为100多米。该电感线圈的两个端头通过绝缘导线连接到一个插座内，常插入电视机的电路板上使用。


    消磁线圈在彩电中围绕显像管四周安装，与消磁电阻器串联后再接入220V交流电源上。在电视机开机一瞬间，由于室温(20℃)时消磁电阻器一般在20Ω左右，所以220V电压几乎全都加在消磁线圈上，使初始瞬间流过大电流，产生强磁场。消磁电阻瞬间流过大电流，温度便急剧升高，引起电阻猛增，线圈电流就很快减小，磁场随之减退。在这一过程中，磁场迅速减退，便对显像管进行了消磁，显像管才能显示不带色斑、彩色纯正的图像因为这个电感线圈起了消磁作用，所以称为消磁线圈。它是彩电中框架最大的电感线圈。
    从分类上讲，消磁线圈属于空心密绕线圈，选用导线直径、绕线模具大小及圈数多少，完全取决于彩色显像管所需消磁的磁场量，从而设计计算流入消磁线圈的电流量。

    2．抗干拢线圈及其应用原理
    (1) 730001抗干扰线圈的结构。下面具体介绍一个彩电中使用的抗干扰线圈的结构，如图3-22所示。抗干扰线圈属于固定磁芯线圈，由两组线圈、一个骨架和一个磁芯组成。
    骨架用塑料制成，在22mmx21mmx18mm的空间内制成上下两个绕线槽，22mm指骨架前后的长，21mm指骨架左右的宽，18mm指骨架上下的高，骨架正中制有一个方形穿心孔，便于磁体插入。
    磁芯制成两个“E”字形，组装时，将两个磁体插入骨架中对合，并在对接处用胶水胶牢。磁芯尺寸如图3-22所示，a=23mm，b=5mm, c=lOmm,d==2mm, e=7mm,f=4mm,g=2.5mm.


    绕制线圈时，应注意每个线圈首尾端位置和两个线圈的绕制方向，常是根据它在实际电路中位置，使两个线圈首端同时处在电路的前端或后端。绕制方向是在固定了骨架的位置后，将两个线圈都朝同一方向绕，这就保证了这个线圈的制作相位，才能起到它应有的抗干扰作用。两个线圈所用线径均为0.41mm，分别在两个槽内各绕120圈。这种电惑器一般不进行封装，都能看到漆包线，明显是一个电感器，通常在磁芯上标记型号，为730001。
    这个电感线圈在彩电中的作用，是分隔彩电电路与220V电源之间的干扰。既不让220V市电中的高频干扰杂波进入彩电电路内，也不让彩电的高频信号进入市电中干扰其他电器。
    (2)抗干扰线圈的工作原理。抗干扰线圈在电子镇流器、录像机、影碟机、彩电等电器上广泛应用。

    当交流市电中有高电压脉冲干扰时，由于L₁中L_1-l和L_l-2两个线圈绕组的电流始终互为反相（一个流入，另一个流出），能把交流市电中的高压尖脉冲分别变成绕组L_1-1中的“V或八（尖脉冲）”和绕组L_l-2中的“∨或∧”，这样就能使交流电的高压干扰脉冲在L₁中相互抵消，不让其进入镇流器电路内，从而保护了电路元件不被高压尖脉冲击穿损坏。
