1．电路功能   A2505WR-13P
    盛夏室内闷热，许多入睡觉通宵开着电风扇。由于晚上电网电压偏高，即使调速器选在最低挡位，电风扇转速还是较快。另外，在凌晨时气温一般有所下降，再加上校快的电风扇扇风，经常发生感冒、中风等现象。为此，此处介绍一种电风扇温控开关，只需将它预置在适合自己的睡眠温度，当气温高于预置温度时，电风扇运转，低于预置温度时，电风扇停转。具体使用时也可将电风扇换成其他需由温度控制的电器进行温度控制。
    2．电路及工作原理

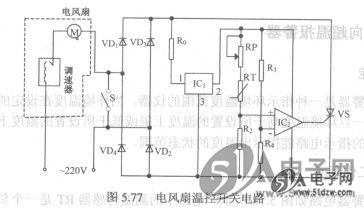

    电风扇温控开关电路如图5.77所示。


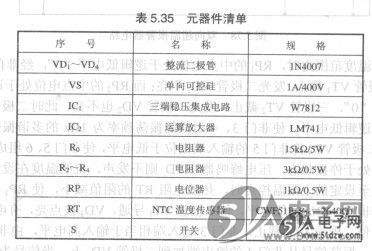

    电路利用电桥的非平衡信号使比较器输出高电平控制主回路，以达到温度控制的目的。图中VD₁～VD₄组成的桥式整流电路和单相可控硅VS构成主回路，运算放大器IC₂作为温控电路的比较器，IC₂的输入端电阻R₁～R₄组成单臂电桥。VS的控制极连接IC₂的输出端，受IC₂的输出控制。降压电阻R₀和电源集成块IC₁组成简单电源，为电桥和比较器提供直流电压。桥臂R₂～R₄阻值固定且相等，桥臂R₁阻值可变，由电位器RP和具有负温度系数的热敏电阻RT组成。RT为温控电路的温度传感元件，其阻值随环境温度而变化，RP为温度
预置元件，调节RP可将温度预置在某一温度状态。当环境温度低于预置温度，R₁阻值较大，使比较器IC₂同相输入端电压低于反向输入端电压，即UR₂<UR₄，IC₂输出低电平不能触发VS。随着温度的逐渐上升，当环境温度高于预置温度时，R₁阻值减小，使IC₁同相输入端电压升高，UR₂> UR₄，IC₂输出高电平触发VS导通，串接在主电路中的电风扇接入市电并开始运转。电路中的开关S为温控选择开关，如果合上S，则温控电路将不起作用，只有断开S时温控电路才起作用，这样可供人们随意选择。
