电阻法是用万用表欧姆挡来测量电路或元器件的阻值大小来判断故障部位的方法。这种方法在检修时应用较多，由于使用这种方法检修时不需要通电，比较很安全，所以最适合初学者使用。  FM1608-120-SG
    1．电阻法的使用
    电阻法常用在以下几个方面。
    ①检查印制电路板铜箔和导线是否相通、开路或短路。印制电路板铜箔和导线开路或短路有时用眼睛难以观察出来的，采用电阻法可以进行准确判断。

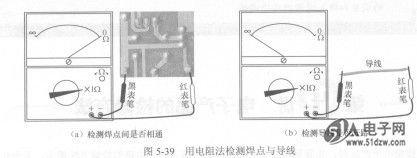

    在图5-39 (a)所示的检测中，直观观察印制电路板两个焊点是相通的，为了准确判断，可用万用表R×1Ω挡测量这两焊点间的阻值，图中表针指示阻值为0，说明这两个焊点是相通的。
    在图5-39 (b)所示的检测操作中，导线上有绝缘层，无法判断内部芯线是否开路，也可用万用表RxlΩ挡测量导线的阻值，图中表针指示阻值为∞，说明导线内部开路。


    ②检测大多数元器件的好坏。大多数元器件好坏都可用电阻法来判断。
    ③在路粗略检测元器件好坏。所谓在路检测元器件是指直接在印制电路板上检测元器件，无须焊下元器件。由于不霈拆下元器件，故检测起来比较方便。例如可以在路检测二极管、三极管PN结是否正常，如果正向电阻小、反向电阻大，可认为它们正常；也可以在路检测电感、变压器线圈，正常阻值很小，如果阻值很大就可能是线圈开路。

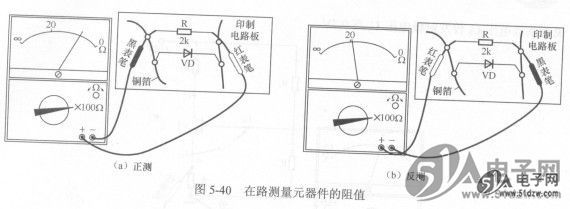

    但是，由于电路板上的被测元器件可能与其他元器件并联，检测时会影响测量值。如图5-40所示，万用表在测量电阻R的阻值，实际上测量的是R与二极管VD的并联值。测量时，如果将红、黑表笔按图5-40(a)所示的方法接在R两端，二极管会导通，这样测出来的R阻值会很小；如果将红、黑表笔对调测R的阻值，如图5-40(b)所示，二极管VD就不会导通，这样测出来的阻值就接近R的真实值。所以在路测量元器件时，要正、反各测一次，阻值大的一次更接近元器件的真实值。
