电容器交流电源充电和放电特性
发布时间:2011/9/13 11:04:55 访问次数:4655

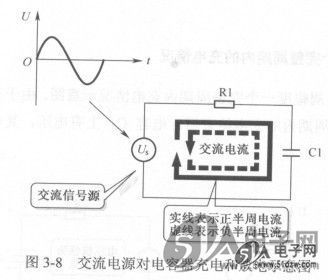

图3-8所示是电容器在加上交流电源时的充电和放电示意图。Us是交流信号源，设为正弦信号。分析交流电源对电容充电时，要将交流电压分成正、负两个半周进行。 RB715W
1．交流电源正半周对电容的充电特性和过程
图3-9所示是交流电源正半周对电容充电示意图。电容中无电荷，交流电压Us通过Rl对Cl充电，充电过程中的电流流动方向如图中所示，充电电流流过电阻Rl，其方向从左向右。
正半周充电结束后，Cl的上极板带正电荷，下极板带负电荷。
2．交流电源负半周对电容的充电特性和过程
图3-10所示是交流电源负半周对电容充电示意图。电容中无电荷，交流电压Us对Cl反方向充电，电路中的充电电流如图中所示，流道电阻Rl的电流方向从右向左。
负半周充电结束后，Cl的上极板带负电荷，下极板带正电荷。
3．交流电一个完整周期内的充电情况 RB717FT106
图3-11所示是交流电一个完整周期内充电情况示意图。在交流电的一个完整周期内，由于Us的正、负半周幅度相等（正、负半周对极板上充电的电荷量相等），因此上、下极板上一个周期内的电荷平均值为OC。当Us一个周期结束后，电容器上无电荷，Cl上、下极板之间的电压为OV。
4．交流电正半周幅度大于负半周幅度一个完整周期内的充电情况
图3-12所示是交流电正半周幅度大于负半周幅度一个完整周期内充电情况示意图。如果交流电的正、负半周幅度大小不等，那么一个周期内对电容的充电会使电容两端有电压。
由于正半周幅度大于负半周幅度，这时一个周期内充电结果后，电容Cl上有电压，其电压极性为上正下负.
5．交流电负半周幅度大于正半周幅度一个完整周期内的充电情况
图3-13所示是交流电负半周幅度大于正半周幅度一个完整周期内充电情况示意图。由于交流电压负半周幅度大于正半周幅度，这时一个周期内的充电结束后，电容Cl上有电压，其电压极性为下正上负。
交流电压Us正半周充电时已使Cl的上极板带正电荷，下极板带负电荷，所以Us负半周充电时给Cl上极板充的负电荷与原来极板上的正电荷相抵消。同理，Cl下极板上原来的负电荷与Us负半周充电时的正电荷相抵消。
图3-8所示是电容器在加上交流电源时的充电和放电示意图。Us是交流信号源，设为正弦信号。分析交流电源对电容充电时，要将交流电压分成正、负两个半周进行。 RB715W
1．交流电源正半周对电容的充电特性和过程
图3-9所示是交流电源正半周对电容充电示意图。电容中无电荷，交流电压Us通过Rl对Cl充电，充电过程中的电流流动方向如图中所示，充电电流流过电阻Rl，其方向从左向右。
正半周充电结束后，Cl的上极板带正电荷，下极板带负电荷。
2．交流电源负半周对电容的充电特性和过程
图3-10所示是交流电源负半周对电容充电示意图。电容中无电荷，交流电压Us对Cl反方向充电，电路中的充电电流如图中所示，流道电阻Rl的电流方向从右向左。
负半周充电结束后，Cl的上极板带负电荷，下极板带正电荷。
3．交流电一个完整周期内的充电情况 RB717FT106
图3-11所示是交流电一个完整周期内充电情况示意图。在交流电的一个完整周期内，由于Us的正、负半周幅度相等（正、负半周对极板上充电的电荷量相等），因此上、下极板上一个周期内的电荷平均值为OC。当Us一个周期结束后，电容器上无电荷，Cl上、下极板之间的电压为OV。
4．交流电正半周幅度大于负半周幅度一个完整周期内的充电情况
图3-12所示是交流电正半周幅度大于负半周幅度一个完整周期内充电情况示意图。如果交流电的正、负半周幅度大小不等，那么一个周期内对电容的充电会使电容两端有电压。
由于正半周幅度大于负半周幅度，这时一个周期内充电结果后，电容Cl上有电压，其电压极性为上正下负.
5．交流电负半周幅度大于正半周幅度一个完整周期内的充电情况
图3-13所示是交流电负半周幅度大于正半周幅度一个完整周期内充电情况示意图。由于交流电压负半周幅度大于正半周幅度，这时一个周期内的充电结束后，电容Cl上有电压，其电压极性为下正上负。
交流电压Us正半周充电时已使Cl的上极板带正电荷，下极板带负电荷，所以Us负半周充电时给Cl上极板充的负电荷与原来极板上的正电荷相抵消。同理，Cl下极板上原来的负电荷与Us负半周充电时的正电荷相抵消。
