6．方框图识图方法
    关于方框图的识图方法，说明以下三点。

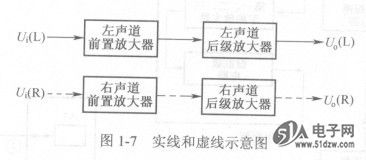

    (1)分析信号传输过程。了解整机电路图中的信号传输过程时，主要是看图中箭头的方向，箭头所在的通路表示了信号的传输通路，箭头方向指示了信号的传输方向。在一些音响设备的整机电路方框图中，左、右声道电路的信号传输指示箭头采用实线和虚线来分开表示，如图1-7所示。


    (2)记忆电路组成。记忆一个电路系统的组成时，由于具体电路太复杂，因此要用方框图。在方框图中，可以看出各部分电路之间的相互关系（相互之间是如何连接的），特别是控制电路系统，可以看出控制信号的传输过程、控制信号的来路和控制的对象。

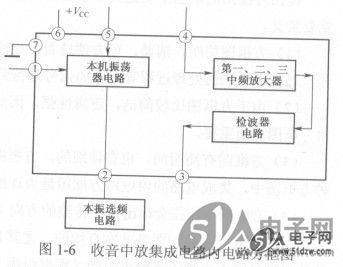

    (3)分析集成电路。分析集成电路应用电路的过程中，没有集成电路的引脚作用资料时，可以借助于集成电路的内电路方框图来了解、推理引脚的具体作用，特别是可以明确地了解哪些引脚是输入脚，哪些是输出脚，哪些是电源引脚，而这三种引脚对识图是非常
重要的。当引脚引线的箭头指向集成电路外部时，这是输出引脚，箭头指向内部时是输入引脚。

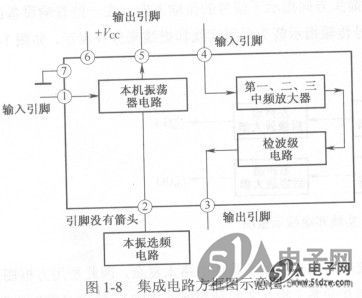

    举例说明：图1-8所示集成电路方框图中，集成电路的①脚引线箭头向里，为输入引脚，说明信号是从①脚输入到变颏级电路中的，所以①脚是输入引脚；⑤脚引脚上的箭头方向朝外，所以⑤脚是输出引脚，变频后的信号从该引脚输出；④脚是输入引脚，输入的是中频信号，因为信号输入到中频放大器电路中，所以输入的信号是中频信号；③脚是输出引脚，输出经过检
波后的音频信号。
    当引线上没有箭头时，例如图1-8所示集成电路中的②脚，说明该引脚外电路与内电路之间不是简单的输入或输出关系，方框图只能说明②脚内、外电路之间存在着某种联系，②脚要与外电路中本机振荡器电路中的有关元器件相连，具体是什么联系，方框图就无法表达清楚了，这也是方框图的一个不足之处。


    另外，在有些集成电路内电路方框图中，有的引脚上箭头是双向的，如图1-9所示，这种情况在数字集成电路中常见，这表示信号既能够从该引脚输入，也能从该引脚输出。

    7．方框图识图注意事项      J0011D01BNL
    方框图的识图要注意以下几点。
    (1)厂方提供的电路资料中一般情况下都不给出整机电路方框图，不过大多数同类型机器其电路组成是相似的，利用这一特点，可以用同类型机器的整机方框图作为参考。
    (2) -般情况下，对集成电路的内电路是不必进行分析的，只需要通过集成电路内电路方框图来理解信号在集成电路内电路中的放大和处理过程。
    (3)方框图是众多电路中首先需要记忆的电路图，记住整机电路方框图和其他一些主要系统电路的方框图，是学习电子电路的第一步。
