(五)什么是N型半导体？
    在纯净的半导体中掺人微量五价元素，如磷元素，在构成共价键结构中，由于存在多余的价电子而产生大量的自由电子，如图2-2所示。因此，掺入五价元素的半导体，自由电子的总数远大于空穴，自由电子成为多数载流子，空穴成为少数载流子。这种半导体主要靠自由电子导电，称为电子型半导体，简称N型半导体。

    在掺杂半导体中，虽然两种载流子的数目不等，但整块半导体中的正、负电荷仍相等，保持电中性。

  (六)半导体的PN结是如何形成的？

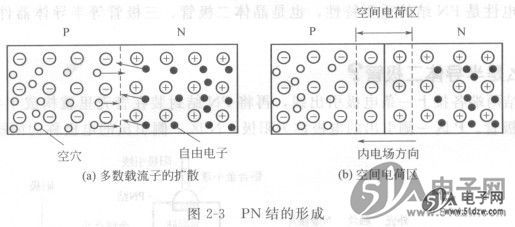

    采用适当的工艺把P型半导体和N型半导体做在同一基片上，两种半导体之间便形成了一个交界面。由于交界面两侧存在着电子和空穴浓度的差异，N型半导体中的自由电子要向P型半导体中扩散，同样，P型半导体中的空穴也向N型半导体中扩散，如图2-3 (a)所示。多数载流子扩散到对方区域盾被复合而消失，但在交界面两侧分别留下了不能移动的正、负离子，呈现出一个空间电荷区，如图2-3 (b)所示。这个空间电荷区就称作PN结。由于PN结内的载流子因扩散和复合消耗殆尽，放又称为耗尽层。



    PN结内在N区一侧是正电荷，在P区一侧是负电荷，由此而产生一个方向由N区指向P区的内电场，如图2-3 (b)所示。内电场对多数载流子的扩散运动起着阻碍作用，但对少数载流子运动起着推动作用。少数载流子在内电场作用下的运动称为漂移运动。在无外电场作用的情况下，扩散运动和漂移运动达到动态平衡，PN结的宽度保持一定，而处于稳定状态。


   (七)PN结为何具有单向导电性？      SN65LBC172AN
      在PN结两端加上不同极性的电压，PN结便会呈现不同的导电性能。PN结上外加电压的方式称为偏置方式，所加电压称为偏置电压。
    (1) PN结外加正向电压导通
    将PN结的P区接电源正极，N区接电源负极，即PN结处于正向偏置时，外加电场方向和内电场方向相反，削弱了内电场的作用，从而破坏了原来的平衡，空间电荷区变窄，多数载流子的扩散运动大大超过了少数载流子的漂移运动，形成较大的扩散电流。这时PN结
所处的状态称为正向导通，如图2-4所示。正向导通时，通过PN结的正向电流较大，即PN结呈现的正向电阻很小。


    (2) PN结外加反向电压截止
    当PN结的P区接电源的负极，N区接电源的正极，即PN结处于反向偏置时，外加电场方向与PN结内电场方向一致，使空间电荷区变宽，多数载流子的扩散几乎难以进行，少数载流子的漂移运动则得到加强，从而形成反向漂移电流。由于少数载流子浓度极小，故反
向电流很微弱。这时PN结所处的状态称为反向截止，如图2-5所示。反向截止时，通过PN结的电流很小，PN结呈现的反向电阻很大。

    单问导电性是PN结的重要特性，也是晶体二极管、三极管等半导体器件导电特性的基础。
