1．常用电阻器和电位器的型号及其含义

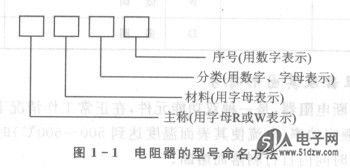

  根据国家标准GB 2470-81的规定，国内电阻器和电位器的型号一般由四部分组成，如图1-1所示；各部分有其确切的含义，如表1-1所列。

   2．常见保险电阻器及其图形符号
    保险电阻器又叫熔断电阻器，是一种双功能元件，在正常工作情况下，起着电阻的作用；当电路出现故障，超过其额定功率（电流使其表面温度达到500～600℃）时，起着保险丝的作用，即它的电阻层会在规定时间内自行剥落而熔断。
    在电子装置中，安装熔断电阻器主要是作过载保护，避免发生电气火灾等严重的事故。例如，在彩色电视机行扫描电路、录像机和仪器等高档电器的电源电路中，大多采用熔断电阻器作安全保护，从而使这些设备中的其他元件免遭损坏，以提高电气设备的安全性和可靠性。
    保险电阻器一般电阻值较小(零点几欧至3.3kΩ)，功率也小(0.25～2W)，熔断时间一般为几十秒。    AD2B20A
