NJG1634LK5天线开关

发布时间:2011/7/21 9:40:54 访问次数:539

NJG1634LK5天线开关电路的基本特性:


    NJG1634LK5具有低谐波、低插入损耗和高IIP3等特点,主要适用于SM900/GSM1800/CDMA800/CD-MA1900的4频段移动电话。

1) 具有低谐波:
   ①在2fo/3fo, fo=915MHz, VDD=2.7V时,PIN=35dBm;
   ②在2fo/3fo, fo=1785MHz, VDD=2.7V时,PIN=32dBm;
2) 高IIP3:
   ①在f=(829+849) MHz,  VDD=2.7V时,PIN=24dBm;
   ②在f= (1870+1910) MHz,  VDD=2.7V时,PIN=24dBm;
3) 低插入损耗:
   ①在f=915MHz, VDD =2.7V时,PIN=35dBm;
   ②在f=1785MHz, VDD =2.7V时,PIN=32dBm;
   ③在f=849MHz, VDD =2.7V时,PIN=27dBm;
   ④在f=1910MHz, VDD =2.7V时,PIN=27dBm;
4) LPF滤波器:
   ①在2fo/3fo时衰减35/31dB(GSM900 Tx);
   ②在2fo/3fo时衰减35/35dB(GSM1800 Tx);

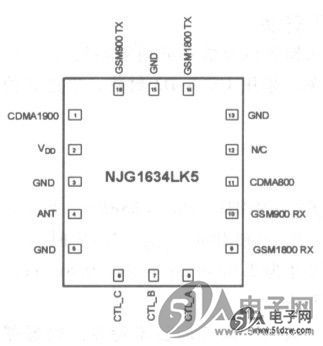

5) 超小超型16引脚的LCSP16- K5封装(封装尺寸为4. 5mm×3.2mm×1.Omm)。





NJG1634LK5天线开关电路的基本特性:


    NJG1634LK5具有低谐波、低插入损耗和高IIP3等特点,主要适用于SM900/GSM1800/CDMA800/CD-MA1900的4频段移动电话。

1) 具有低谐波:
   ①在2fo/3fo, fo=915MHz, VDD=2.7V时,PIN=35dBm;
   ②在2fo/3fo, fo=1785MHz, VDD=2.7V时,PIN=32dBm;
2) 高IIP3:
   ①在f=(829+849) MHz,  VDD=2.7V时,PIN=24dBm;
   ②在f= (1870+1910) MHz,  VDD=2.7V时,PIN=24dBm;
3) 低插入损耗:
   ①在f=915MHz, VDD =2.7V时,PIN=35dBm;
   ②在f=1785MHz, VDD =2.7V时,PIN=32dBm;
   ③在f=849MHz, VDD =2.7V时,PIN=27dBm;
   ④在f=1910MHz, VDD =2.7V时,PIN=27dBm;
4) LPF滤波器:
   ①在2fo/3fo时衰减35/31dB(GSM900 Tx);
   ②在2fo/3fo时衰减35/35dB(GSM1800 Tx);
5) 超小超型16引脚的LCSP16- K5封装(封装尺寸为4. 5mm×3.2mm×1.Omm)。
