NJM2217带AFC的视频叠加器
发布时间:2011/7/14 10:45:53 访问次数:892
NJM2217带AFC的视频叠加器电路的基本特性：
NJM2217包括同步分离电路、垂直同步复制电路、视频开关和AFC电路，可对视频信号进行字符和背景叠加。内建AFC电路使NJM2217在有噪声和同步信号失调的情况下也能稳定工作，并可消除显示嚣布朗管上的字符失调情形。
1) 工作电压范围为4~6V；
2) 2个视频信号输入端子；
3) 内部同步分离电路和内部垂直同步复制电路，可为字符生成器提供触发器信号；
4) 内建AFC电路实现稳定的水平同步信号；
5) 双极技术；

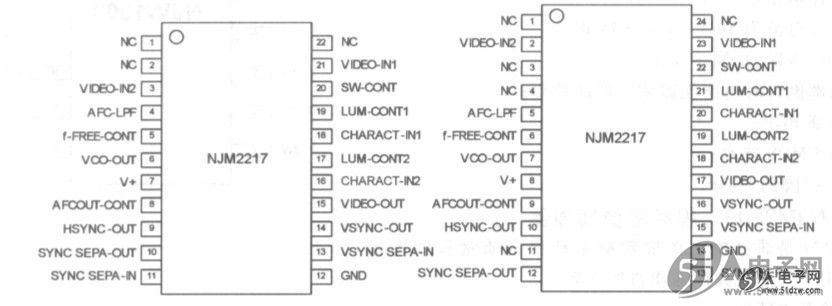

6) 22引脚的SDIP和24引脚的DMP。
NJM2217带AFC的视频叠加器电路的基本特性：
NJM2217包括同步分离电路、垂直同步复制电路、视频开关和AFC电路，可对视频信号进行字符和背景叠加。内建AFC电路使NJM2217在有噪声和同步信号失调的情况下也能稳定工作，并可消除显示嚣布朗管上的字符失调情形。
1) 工作电压范围为4~6V；
2) 2个视频信号输入端子；
3) 内部同步分离电路和内部垂直同步复制电路，可为字符生成器提供触发器信号；
4) 内建AFC电路实现稳定的水平同步信号；
5) 双极技术；
6) 22引脚的SDIP和24引脚的DMP。
