若电源进线中左侧电路故障,那么此时,可操作Qs1,使其闭合后,可由右侧的电源进线为后级的电力变压器T1等线路供电,保证线路安全运行。

电工电路包含电力的传输电路、变换电路和分配电路,以及电气设各的供电电路和控制电路,这种电路将线路的连接分配及电路器件的连接和控制关系用文字符号、图形符号、电路标记等表示出来。

结合电工、电子技术的基础知识识图,在电工领域中,如输变配电、照明、电子电路、仪器仪表和家电产品等,所有电路等方面的知识都是建立在电工、电子技术基础之上的,所以要想看懂电气图,必须具备一定的电工、电子技术方面的基础知识。

结合电气或电子元件的结构和工作原理识图,各种电工电路图都是由各种电气元件或电子元器件和配线等组成的,只有了解了各种元器件的结构、工作原理、性能及相互之间的控制关系,才能帮助电工技术人员尽快读懂电路图。

典型电工电路中核心器件的结构、工作原理图,了解电路中按钮开关、继电器的内部结构和不同的工作状态后,识读电路十分简单。

典型电工电路中核心器件的结构和工作原理图,对照学习识图,作为初学者,很难直接对一张没有任何文字解说的电路图进行识读.

因此可以先参照一些技术资料或书刊、杂志等,找到一些与我们所要识读的电路图相近或相似的图纸.

线路图及电路图是电气系统中的各种电气设备、装置及元器件的名称、关系和状态的工程语言,它是描述一个电气系统功能和基本构成的技术文件,是指导各种电工电路的安装、调试、维修必不可少的技术资料。

学习电工电路识图是电工应掌握的一项基本技能。

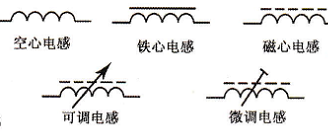

结合文字符号、图形符号等识图,电工电路主要利用各种电气图形符号,来表示其结构和工作原理。

因此,结合电气图形符号进行识图,可决速对电路中包含的物理部件进行了解和确定。

例如,为某车间的供配电线路电气。
