漏电保护进行漏电检测的原理,过热保护器也称为过热保护继电器或热继电器,是利用电流的热效应来推动动作机构使其内部触点闭合或断开的,用于电动机的过载保护、断相保护、电流不平衡保护及热保护,为过热保护器的控制关系。

过热保护器的控制关系,在电路中,过热保护继电器FR连接在主电路中,用于主电路的过载、浙相、电流不平衡以及三相交流电动机的热保护;常闭触点FR-1连接在控制电路中,用于控制控制电路的通断。

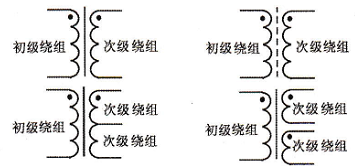

由图可知,该图看起来除了线、圆圈外只有简单的文字标识,而当我们了解符号表示变压器符号,表示隔离开关时,再对该电气国进行识读就容易多了.

一种典型的照明灯触摸延时控制电路,该电路中触摸控制功能由NE555时基电路、电阻器R1艘2伐、电容器C1/G、稳压二极管Vs、晶闸管VT、整流二极管VD1~VD4等电子元件构成的电路实现;电路中线路的通断、照明功能则由断路器QF、触摸开关A、照明灯EL实现。

只有了解了上述各电子元件和电工器件的功能特点,才能根据线路关系理清电路中信号的处理过程和供电关系,从而完成电路的识读。

典型的照明灯触摸延时控制电路,电路中具备一定的电工、电子基本知识,了解组成部件的功能特点,结合电路关系即可对电路进行识读。

总结和掌握各种电工电路,并在此基础上灵活扩展,电工电路是电气图中最基本也是最常见的电路,这种电路的特点是既可以单独应用,又可以应用于其他电路中作为关键点扩展后使用。许多电气图都是由很多基础电路组合而成的。

例如,电动机的启动、制动、正反转、过载保护电路等、供配电系统中电气主接线常用的单母线主接线等均为基础电路。在读图过程中,应抓准基础电路,注意总结并完全掌握这些基础电路的机理。

一种简单的电动机启、停控制电路,右图为一种典型电动机点动、连续控制电路,可以看到,右图电路即在左图基础上添加了点动控制按钮,基础电路及扩展电路.
