万用表检测断路器输出电压判别断路器是否有故障

发布时间:2023/3/2 8:15:46 访问次数:57

三相异步电动机的转子部分主要由铁芯、转子绕组、转轴和轴承等部件构成,是三相异步电动机的旋转部分。

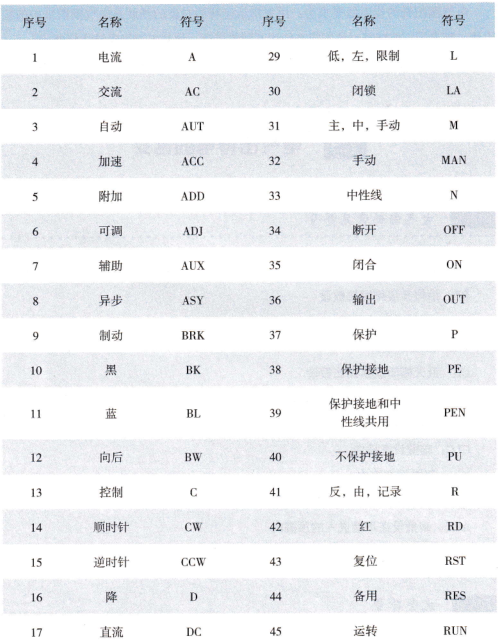

三相断路器是三相交流电动机控制电路中用于控制电源通断的重要元器件。在工作状态用万用表检测断路器的输出电压(检测时注意绝缘保护,防止触电),可判别断路器是否有故障。正常情况下,任意两相之间应有380V的交流电压。

将万用表的两只表笔任意搭在断路器的输出端上9当断路器处于断开状态时,电压应为0;当断路器处于闭合状态时,电压应为交流380V。经检测,该断路器正常,无故障。

测量绕组阻值。根据估测阻值(15Ω),将万用电桥的量程旋钮调至100Ω,测量范围调至“R≥10”处,然后将鳄鱼夹插到万用电桥的插孔中。将红、黑鳄鱼夹分别夹在运行绕组的两端,调整读数和损耗|^|数旋钮,直到指针指向零处。

损耗平衡调整到“1”处,第一位读数为0.1,第工位读数为0,04,即被测阻值为(0,1+0,04)×100Ω=14Ω。然后再对启动绕组的阻值进行检测,测量结果为7Ω。

在正常情况下,两根相线之间的阻值等于两组相线与零线之间的阻值之和,即21Ω=14Ω+7Ω。若测量结果不相符以及出现无穷大或0,说明电动机的线圈绕组有故障。

直流电动机的转子部分,直流电动机的转子部分主要由转子铁芯、转子绕组、轴承、电动机轴、换向器等部分构成的。

直流电动机的转子部分,转子绕组是由一定数目的绕纽按一定规律连接构成的,它们按一定规列嵌放在转子铁芯槽内,它是直流电动机的电路部分,也是产生感应电动势形成电磁转矩进行能量转换的部分。

换向器是由许多换向片构成的曰注体或圆盘,换向片之闸隔有云母地缘片,每个换向片按一定规划与转子绕纽连接。换向器的表面与电网接怂,可以使转动的转子绕组与静止的外电路相连接,引入直消电,转轴一般是用中碳钢制成的,轴的两端用轴承支撑。
