两半联轴节分别装在电动机和机械的轴上把电动机移进连接处

发布时间:2024/7/25 8:48:11 访问次数:13

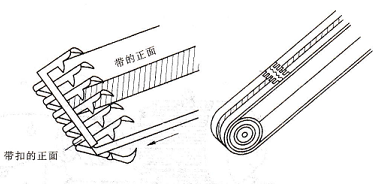

带轮的校正方法,宽度相等的带轮的校正方法;,宽度不等的带轮的校正方法如果两个带轮的宽度不同,可先用划针在两个带轮上划出它们的中心线,然后拉直一根弦线,一一端紧靠在宽带轮的A、B两点轮缘上,再在c和D点用钢直尺量出Lc和Lo,应使lc+61=ld+61=l

联轴节(器)传动装置的安装和校正,安装常用的弹性联轴节时,应先把两半联轴节分别装在电动机和机械的轴上,然后把电动机移进连接处。

联轴节的安装和校正,1一电动机;2―联轴节;3一钢直尺;4―水泵

齿轮传动装置的安装和校正

齿轮传动装置的安装。XC3S700A-4FG484C

安装的齿轮与电动机要配套,转轴的纵横尺寸要配合安装齿轮的尺寸。

所装齿轮与被动轮应配套,如模数、直径和齿形等。

三相异步电动机定子绕组出线端标志,三相定子绕组按电源电压的不同和电动机铭牌上的接线要求,可接成星形(Y)或三角形(△)两种形式。三相异步电动机接线盒内的接线方法如下:

星形(Y)连接将三相绕组的U2、Ⅴ2、W2端接在一起,U1、V1、Wl端分别接三相电源。

三角形(△)连接将第一相绕组的首端U1接第三相绕组的尾端W2,第二相绕组的首端Ⅴ1接第一相绕组的尾端U2,第三相绕组的首端W1接第工相绕组尾端Ⅴ2,然后将三相绕组的首端U1,Ⅴ1,W1分别接三相电源。

齿轮传动装置的校正齿轮传动时,电动机的轴与被传动的轴应保持平行,并用塞尺测量两齿轮啮合间隙是否均匀。如果间隙均匀,说明两轴已平行。

电动机的接线,电动机的定子绕组是二相异步电动机的电路部分,由二相对称绕组组成,二个绕组按一定的空间角度依次嵌放在定子槽内。二相绕组的首端分别用U1(D1)、V1(D2)、Wl(D3)表示。尾端对应用U2(D4)、Ⅴ2(D5)、W2(D6)表示。为了便于变换接法,二相绕组的6个线头都引到电动机的接线盒内。

工相异步电动机定子绕组出线端标志。

三相定子绕组接线,线盒;定子绕组Y连接;定子绕组△连接
