电动机底座基础的建造,三相四极36槽电动机双层同心式混合绕组展开图

(m=3,2p=4,Q1=36,t=9,q=3,y=6和8,α=1)

电动机的安装

一般中小型电动机可根据△作需要,用螺栓装置在墙上的角钢架上或地基的钢架上;色可紧固在埋入混凝土基础内的地脚螺栓上,安装方法按下述步骤进行。

如果两个带轮宽度相等,可按方法,用一根弦线拉紧并紧靠两个带轮的端面,弦线如均接触A、B、C、D这4点,则已将带轮校正好,否则应进行调整。

平带的安装(a)带口必须正面安装;(b)带正面应装在外圈

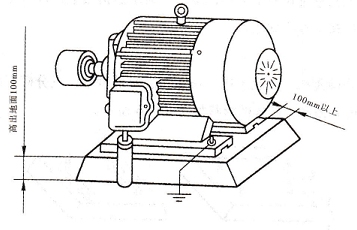

电动机的基础(a)直接安装墩;(b)槽轨安装墩

在浇筑混凝土时,要保持地脚螺栓距离不变和上下垂直,以保证与电动机底座螺孔距离相符;浇注时速度不要太快,并用铁杆捣同;浇好混凝土后可用草或草袋盖在基础上,防止太阳直晒,并要经常洒水;养护7天后便可拆除基础模板,在继续养护7-10天后,方可安装电动机。

基础浇筑模板,地脚螺栓的埋设方法

为了保证地脚螺栓埋得牢固,埋入基础的螺栓一端一定要开成人字形开田。埋入长度一般是螺栓直径的10倍左右,“人”字开口长度约是埋人长度的一半。

电动机传动装置的安装和校正传动装置若安装得不好,会增加电动机的负载;严重时会烧坏电动机的绕组或损坏电动机的轴承。

电动机的传动形式很多,常用的有带传动、联轴节传动和齿轮传动等。

带传动装置的安装和校正,带传动装置的安装。

两个带轮的直径大小必须配套,应按要求安装,大小轮换错会造成事故。
