各环节分析取样环节，取样环节由电阻R3、VR1及电阻R4组成。取样环节对输出电压分压,在VR1的中间端获得样品电压,加到三极管口2的基极。该电压与输出电压成比例,即:

ub2=(R4+vr1下)×U0/Ru+vR+R

从电路功能上看,该稳压电源也是曲“取样环节,基准电压源,比较环节,误差放大环节,反调整环节组成。

基准电压源,电阻R2为稳压二极管VDz提供基础电流,稳压二极管为电路提供基准电压vz。

比较放大环节,样品电压ub经三极管g2的B-E结与基准电压呃相比较,产生误差电压ube。误差电压被三极管g2放大,其导通程度受ube控制,流过q2的集电极电流发生改变(uce改变)。

调整环节。

当在维修过程中测量到ubc低于0.5V或ucE接近电源电压时,就可以知道三极管处在截止状态。

放大状态当ube为0.5-0.7V时,ubc的微小变化就能引起ib的较大变化,ib随着ubc基本呈线性变化,从而引起ic的较大变化ic=β×Fb。这时三极管处于放大状态,此时,集电极与发射极间电阻(RcE)随ubc可变。当在维修过程中测量到ubc为0.5-0,7V时,就可以知道三极管处在放大状态。

正是因为加入电容C2和电阻R5后使QI基极电位自动升高获得正常偏压,所以,电容C2和电阻R5组成的电路又称为自举电路,C2称为自举升压电容。

该电路被广泛应用在显示器、彩电场输出电路及各种音频功率放大电路。

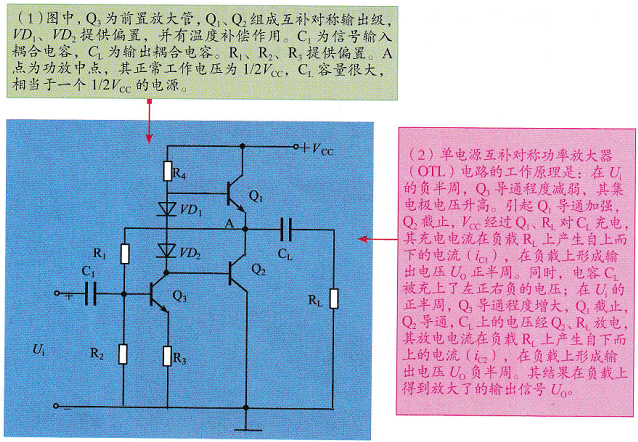

同时,电容CL被充上了左正右负的电压;在Ui的正半周,Q3导通程度增大,Q1截止,Q2导通,Cl上的屯压经Q2、RL放电,其放电电流在负载RL上产生自下而上的电流(ic2),在负载上形成输出电压u0负半周.其结果在负载上得到放大了的输出信号U0。
