电容器检测与代换方法业余条件下,对电容器好坏的检查判定,主要是通过眼睛观察和万用表控制来进行。其中,观察判断主要是观察电容器是否有漏液、爆裂或烧毁的情况,如果有,则说明电容器有问题,需要更换同型号的电容器。对于万用表检测电容器好坏的方法下面详细讲解。

0.01uF以下容量固定电容器的检测方法,一般OOlu F以下固定电容器大多是瓷片电容、薄膜电容等。因电容器容量太小,用万用表进行检测,只能定性地检查其绝缘电阻,即有无漏电、内部短路或击穿现象,不能定量判定质量。

指针万用表检测OOlu F以下固定电容器的方法。

通过测量电容引脚电压诊断电容器故障。

通过测量电容引脚电压判断电容器好坏的方法。

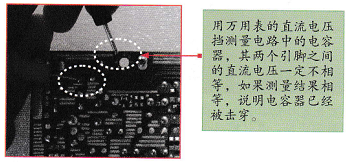

用万用表的直流电压挡测量电路中的电容器,其两个引脚之间的直流电压一定不相等,如果测量结果相等,说明电容器已经被击穿。

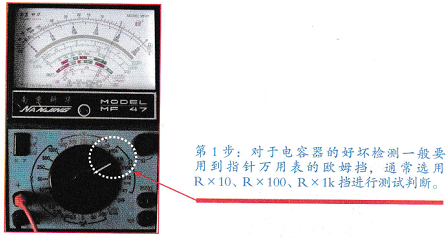

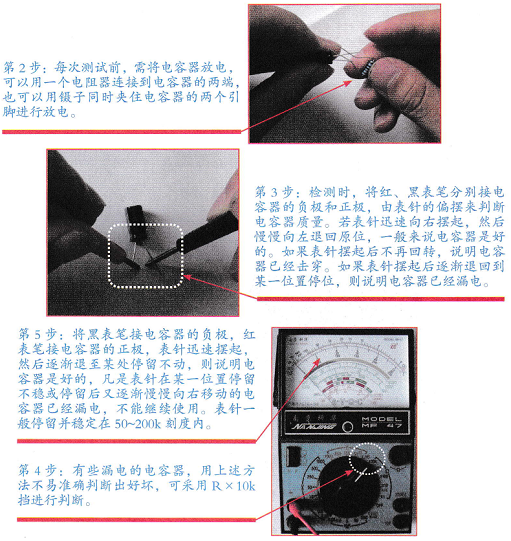

测量电容器引脚电压,用指针万用表欧姆挡诊断电容器故障,用指针万用表欧姆挡检测电容器好坏的方法,第1步:对于电容器的好坏检测一般要用到指针万用表的欧姆挡,通常选用R×10、R×1oo、R×1k挡进行测试判断。

滤波电容的等效理解:给电路并联一小电阻(如2Ω)接地,那么输入直流成分将直接经该电阻流向地,后级工作电路将收不到前级发出的直流信号;同理,经电源并电容(uC=l/2π.″),当噪声频率与电容配合使IC足够小(如也是个位数),则噪声交流信号将直接通过此电容流量接地而不会干扰到后级电路。

电容分压电路分析,我们可以用电阻器构成不同的分压电路,其实电容器也可以构成分压电路。为由Cl和C2构成的分压电路。
