同步电动机无法启动的原因，异步电动机接通三相交流电后会马上运转起来,而同步电动机接通电源后一般无法运转。

同步电动机无法启动分析图,当同步电动机定子绕组通入二相交流电后,会产生逆时针方向的旋转磁场,转子受到逆时针方向的磁场力,由于转子具有惯性,不可能立即以同步转速旋转。

当转子刚开始转动时.由于旋转磁场转速很快,此刻已旋转到位置,这时转子受到顺时针方向的磁场力,与先前受力方向相反,刚要运转的转子又受到相反的作用力而无法旋转。也就是说,旋转磁场旋转时,转子受到的平均转矩为0,无法运转。

同步电动机无法启动的解决方法，同步电动机通电后无法自动启动的主要原因有:转子存在着惯性,定、转子磁场转速相差过大。因此为了让同步电动机自行启动,一方面口了以减小转子的惯性(如转子可做成长而细的形状),另一方面nI以给同步电动机增设启动装置。

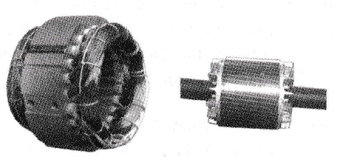

给同步电动机增设启动装置的方法一般是在转子上附加与异步电动机一样的笼型绕组,这样同步电动机的转子上同时具有磁铁和笼型启动绕组。

当转子转速接近定子绕组的旋转磁场转速时,旋转磁场就与转子上的磁铁相互吸引而将转子引入同步,同步后的旋转磁场就像手一样,紧紧拉住相异的转子磁极不放,转子就在旋转磁场的拉力下,始终保持与旋转磁场一样的转速。

并励直流电动机是指励磁绕组和转子绕组并联,并且由同一直流电源供电的直流电动机。并励直流电动机的结构与接线。

并励直流电动机的励磁绕组和转子绕组并接在一起,并且接同一直流电源。

并励直流电动机的励磁绕组采用较细的导线绕制而成,其匝数多、电阻大且励磁电流较恒定。电动机启动转矩与转子绕组电流成正比,启动电流约为额定电流的2.5倍,转速随电流及转矩的增大而略有下降.短时间过载转矩约为额定转矩的1.5倍。LM2594MX-5.0/NOPB
