热继电器结构形式的选择:Y接法的电动机可选用两相或二相结构热继电器;X接法的电动机应选用带断相保护装置的三相结构热继电器。

根据被保护电动机的实际启动时间选取6倍额定电流下具有相应可返回时间的热继电器。一般热继电器的可返回时间大约为6倍额定电流下动作时间的50%~70%。

热继电器的常见故障及其处理方法,速度继电器的结构是用来反映转速与转向变化的继电器。它可以按照被控电动机转速的大小使控制电路接通或断开。速度继电器通常与接触器配合.实现对电动机的反接制动,为几种常用的速度继电器外形图。

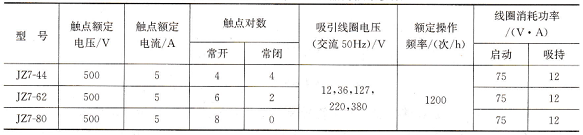

3TH80、3TH82与JZC2类似,为接触器式继电器.列出了JL14,Jz7系列继电器的技术数据。

电磁式继电器的选择与故障处理,继电器是组成各种控制系统的基础元件,选用时应综合考虑继电器的适用性、功能特点、使用环境、工作制、额定工作电压及额定工作电流等因素.做到合理选择。具体应从以下几方面考虑。

类型和系列的选用,使用环境的选用。

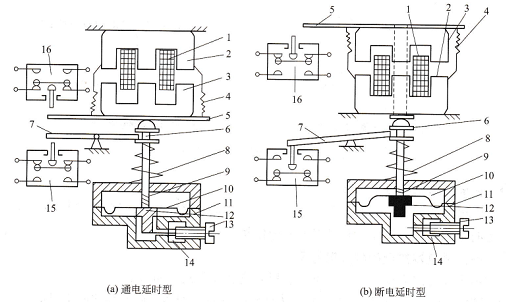

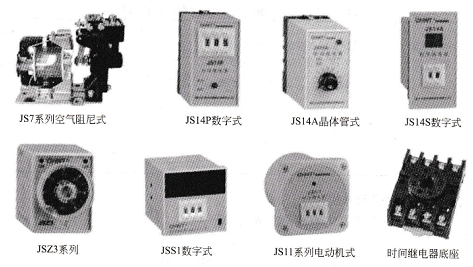

时间继电器的结构,空气阻尼式时间继电器是利用空气阻尼原理获得延时的,其结构由电磁系统、延时机构和触点二部分组成。电磁机构为直动式双E型铁芯,触点系统用LX5型微动开关,延时机构采用气囊式阻尼器。为常用时间继电器外形图。

空气阻尼式时间继电器的电磁机构可以是直流的,也可以是交流的;既有通电延时型的,也有断电延时型的.只要改变电磁机构的安装方向.

便可实现不同的延时方式:当衔铁位于铁芯和延时机构之问时为通电延时型的;当铁芯位于衔铁和延时机构之间时为断电延时型的。

空气阻尼式时间继电器的特点是:延时范围较大(0,4~180s),结构简单,寿命长,价格低。但其延时误差较大,无调节刻度指示,难以确定整定延时值。在对延时精度要求较高的场合,不宜使用这种时间继电器。常用的JS7系列时间继电器的基本技术参数

时间继电器的表示方式,型号时间继电器的标志组成及其含义如下,电气符号时间继电器的图形符号及文字符号。
