电极判别晶间管电极可以用万用表检测,也可以根据晶闸管封装形式来判断。
螺栓形晶闸管的螺栓一端为阳极A,较细的引线端为门极G,较粗的引线端为阴极K;平板形晶闸管的引出线端为门极G,平面端为阳极A,另一端为阴极K;金属壳封装(T0-3)的晶闸管,其外壳为阳极A。
单向晶闸管电极判断。将万用表拨至R×100挡,两支表笔各任意接两个电极。只要测得低电阻值,证明测的是PN结正向电阻,这时黑表笔接的是阳极,红表笔接的是控制极。这是因为GA之间反向电阻趋于无穷大,A-K间电阻也总是无穷大,均不会出现低阻的情况。LM2594MX-5.0/NOPB
双向晶闸管电极判断。将万用表拨至R×10挡,测出晶问管相互导通的两个引脚,这两个引脚与第三个引脚均不通,即第三个引脚为T2极,相互导通的两引.
由上述特性可知,三极管工作的外部条件为:当三极管的发射结正偏.集电结反偏时处于放大状态;发射结反偏(或零偏)时,处于截止状态;发射结正偏,集电结正偏时,处于饱和状态。
注:二极管工作的内部条件由三极管制造工艺决定。

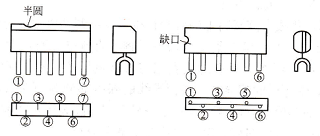

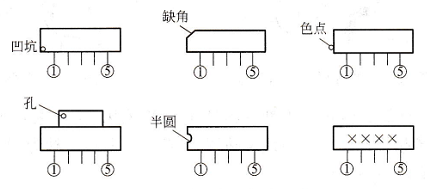

集成电路的封装形式有晶体管式封装、扁平封装和直插式封装。集成电路的引脚排列次序有一定的规律,一般是从外壳顶部向下看,从左下角按逆时针方向读数,其中第一脚附近一般有参考标志,如凹槽、色点等。常见集成电路的外形和封装形式。

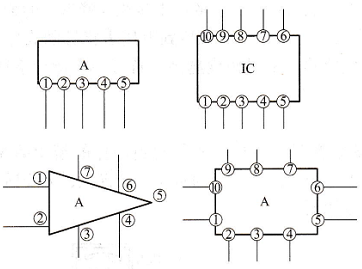

集成电路的文字符号通常用IC表示,集成电路的电路符号比较复杂,变化也比较多,是集成电路的几种电路符号。
