A相逆时针A占马B顺时针光电接收器光电发射器,S2逆时针光电式旋转编码器的工作原理与输出波形a)原理图 b)A、B两相相位光电码盘的材料有玻璃、金属、塑料。

玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高;金属码盘直接以通和不通作为刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性也比玻璃的差一个数量级;塑料码盘是经济型的,其成本低,但精度、热稳定性要差一些,使用寿命要短一些。

旋转编码器按照工作原理可分为增量式和绝对式两类。增量式编码器是将位移转换.

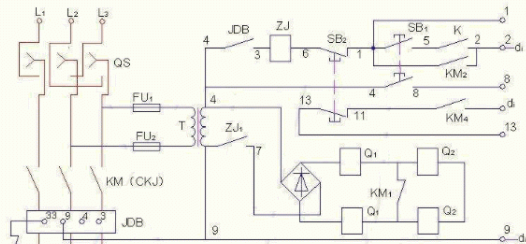

并励直流电动机电枢反接法正反转控制电路。电路工作情况如下:合上电源开关QS,按下启动按钮SB1,接触器KM1线圈得电,KM1常开触头闭合,电动机电枢接通电源,启动运转。

若要使电动机反转,先按下停止按钮SB3,使接触器KM1线圈失电,触头断开,电动机电枢绕组因断电而停止运行。然后再按下启动按钮SB2,使接触器KM2获电,KM2常开触头闭合,改变了电枢电压的方向,实现了电动机的反转。该电路采用了接触器联锁的正反转控制线路。

自动脱扣器不能使开关分断。其原因是:反作用弹簧弹力不足、储能弹簧弹力不足或机械卡阻。处理这些故障的方法是调整或更换反作用弹簧,调整或更换储能弹簧及消除卡阻因素。

带负荷启动时开关立即分断。开关分断的原因是过电流脱扣器调整整定值太小。检修的方法是重新调整整定值。
