ADF5610 PLL/VCO采用7 mm × 7 mm、48引脚基板栅格阵列(LGA)封装。工作时只需极少的外部去耦，因此可以使用小型解决方案实现出色性能。为实现最佳性能，建议使用优质低压降(LDO)稳压器，例如ADM7150、LT3045/LT3042或HMC1060。VCO需要5 V电源，其余的电路则使用3.3 V电轨供电。ADF5610可以使用ADIsimPLL™进行仿真，以帮助用户设计实现完整的PLL频率合成器所需的适当外部元件电路。

ADF5610具备行业领先的频率覆盖范围、出色的相位噪声性能、高输出功率、低功耗和小尺寸，因此能够满足新通信和仪器仪表系统的严苛要求。

在射频/微波领域工作已超过35年，之前曾从事设计和可靠性技术方面的工作。目前，他主要负责锁相环(PLL)、压控振荡器(VCO)和倍频器产品。

制造商:Analog Devices Inc.产品种类:模数转换器 - ADCRoHS: 系列:安装风格:SMD/SMT封装 / 箱体:MSOP-10分辨率:16 bit通道数量:1 Channel接口类型:3-Wire, SPI采样比:16.6 S/s输入类型:Differential结构:Sigma-Delta最小工作温度:- 40 C最大工作温度:+ 105 C封装:Cut Tape封装:MouseReel封装:Reel高度:0.85 mm输入电压:+/- 2.5 V长度:3 mm转换器数量:1 Converter宽度:3 mm商标:Analog Devices参考类型:External增益误差:+/- 10 uVINL - 积分非线性:+/- 3.5 ppmADC 输入端数量:1 Input工作电源电压:5 VPd-功率耗散:400 uW产品类型:ADCs - Analog to Digital Converters采样和保持:No3000子类别:Data Converter ICs单位重量:143.200 mg

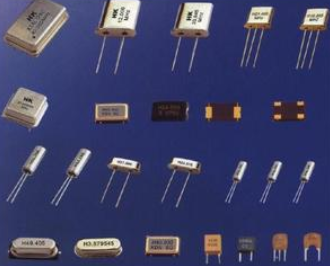

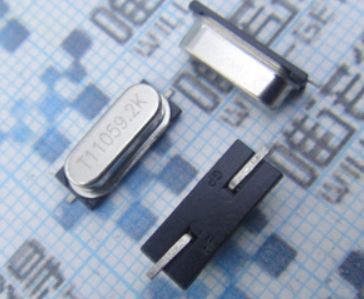

晶振是晶体振荡器的简称，也叫有源晶振。谐振器与振荡器的区别在于，在原有谐振器的基础上了加了起振芯片，封壳里带有电路 IC ，参数有电压值 输出模式 控制脚等参数。

在焊接电路上的体现为，无需在外部添加其它的元器件，自身就可以起振，有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。晶振的作用在于产生原始的时钟频率，这个频率经过频率发生器的倍频或分频后就成了电脑中各种不同的总线频率。

要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。
