输出调节功能以及不到 20mA 的电流。对这样的应用来说，采用分立组件打造的线性稳压器是一种低成本高效益的解决方案。而对于具有严格的输出调节功能并需要更大电流的应用，则可使用高性能的低压差线性稳压器(LDO)。

简单的串联稳压器电路相关的设计挑战。第一个挑战是要调节输出电压，第二个挑战是要在短路事件中安然无恙。用分立组件设计稳健的线性稳压器。

给微控制器供电的示例：

输入范围：8.4V 至 12.6V。

输出范围：1.71V 至 3.7V。

最大负载电流：Io_max = 20mA。

双极型 NPN 晶体管的选择

当锂电池在超出电池制造商规定的温度范围工作时，有发生热失控的风险，最终可能导致起火或爆炸。因此，为确保系统安全并符合各种标准要求，每当电池温度超出指定温度范围时，必须禁用电池。但是，了解何时禁用电池取决于电池监控器和保护器温度测量子系统的准确性，这对于确保系统安全运行至关重要。

德州仪器电池监控器和保护器系列的最新产品 BQ76942（3 个电池串联[3S]，高达 10S）和 BQ76952（高达 3S 至 16S），集成了 16 位 / 24 位Δ-Σ模数转换器（ADC），在各种电压测量之间进行多路复用，包括测量内部芯片温度和外部热敏电阻。

BQ76942 (10S)和 BQ76952 (16S) 包含一个基于 ADC 使用其内部基准测量ΔVBE 电压的内部芯片温度测量。该电压被转换为温度读数，可通过串行通信接口读取。

添加一个用于输出调节的虚拟负载电阻器

当负载电流为零时，输出电压达到最大值。当 1mA ≤ IZT ≤ 5mA 时，VZ 最大值为 3.8。VBE(on)应大于 0.1V，这样该稳压器的输出就能符合要求。此外，笔者还添加了一个虚拟负载电阻器，以便在无负载条件下汲取集电极电流。

VBE(on)可作为集电极电流 IC 的函数。当 IC = 0.1mA 时，VBE(on) 大于 0.3V。

基极 - 发射极导通电压与集电极电流

计算出该虚拟电阻：将一个 36kΩ的电阻器添加到了该电路。

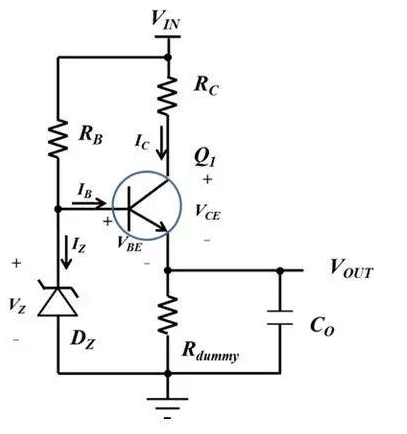

具有虚拟负载电阻器的串联稳压器

为短路事件进行的电流限制

电路的输出对地短路将产生较大的集电极电流。一项 PSPICE 仿真结果表明，集电极电流可高达 190m

短路仿真结果晶体管 Q1 的功耗是 2.4W。没有能应对该功耗的封装。
