无线或接触式充电对来自于外部世界的控制和保护提出了设计挑战，无论是短路情况还是电磁干扰 (EMI)。

Toshiba负载开关或电子保险丝IC可提供精确控制以及过压和过流保护。这些IC支持各种场效应管 (FET) 和二极管。

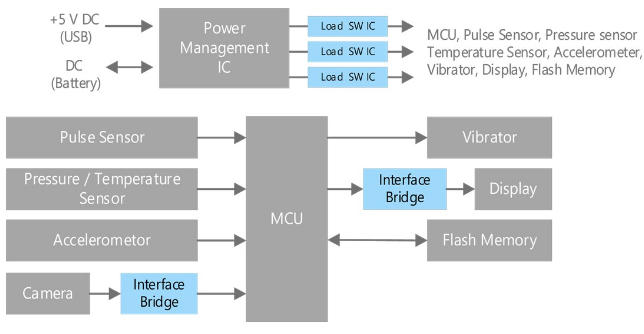

除PMIC外，对于为通向敏感传感器、芯片组和其他模块的导轨而设计的LDO稳压器和开关，还存在多种要求。通过采用微型晶圆级芯片封装的低IQ负载开关和LDO稳压器，最大限度地提高了性能。

接口电路解决方案

另一个考虑因素是任何设计的接口侧。这包括管理传感器输出和控制显示器或无线模块的子系统。

传感器尺寸日益减小，因此需要超低失调电压和低噪声运算放大器，以便将记录的信号提高到可读水平。Toshiba提供运算放大器，以满足这两种要求。

Toshiba还提供高速和大电流ESD保护二极管，以便管理不受欢迎的静电冲击，这是设计可穿戴设备和其他手持式设备时的一个重要事项。通过最小插入损耗实现这一点，从而速度高达10Gbps。

三通道单线传输LED恒流驱动芯片，芯片具有三路PWM驱动端口，实现256级灰度输出。芯片内部集成的关键电路包括三部分，即数据提取电路、数据处理电路、下级数据重建电路。在级联工作时，首颗芯片对多组输入数据流进行数据提取与处理，将第一组数据截取，经处理后送至驱动端口，同时将其余数据正确地传递到下一颗芯片。经仿真，芯片在传输速率为800 kb/s时，传输特性稳定。

能够将电直接转化为光的固态半导体器件。由于LED耗电少、寿命长、反应快、体积小、色彩丰富、耐振动、可动态控制等特点，成为继白炽灯、荧光灯、高强度气体放电灯(HID)之后又一革命性的新型光源。研究设计性能稳定的LED驱动电路将支撑与促进新型光源的发展。

为了降低芯片的面积，减少信道资源的损耗，简化LED应用系统的复杂程度，许多芯片通常采用单线传输数据信号，同时从数据信号中提取所需的时钟信息。好的时钟信号提取技术是驱动芯片稳定工作的前提，其保证了整颗芯片有条不紊地工作。输入信号的时钟提取技术有多种，设计采用了数字时钟提取技术，其具有电路结构简单、输出时钟稳定、适用于高频时钟提取等优点。

在具体工程应用中，级联传输LED驱动芯片由于其传输特性h(t)不够理想，使得其波形有很长的“拖尾”现象，对相邻码元造成串扰现象，这将极大限制芯片级联的个数。针对该问题，设计信号重建电路时在相邻码间增加一个120 ns的低电平，其有效地保证了信号的正确传输。

EFP01 PMIC系列产品提供了灵活的系统级电源管理解决方案，可有效提高电池供电型应用的能源效率，这些应用包括物联网（IoT）传感器、资产标签、智能电表、家庭和楼宇自动化、安全防护以及健康和保健产品。这些功能丰富的PMIC使得开发人员可以为他们的应用选择最佳的电池类型和化学成分，同时通过多个输出电源轨和电压去控制产品的电源供应。

开发人员经常使用PMIC来满足其IoT设计的独特低功耗要求。从目录分销商提供的数千种零件中选择合适的PMIC既困难又耗时，这给开发人员在上市时间压力下增加了复杂性。Silicon Labs的PMIC解决方案通过扩展其无线和MCU产品的能源效率，同时提供一流的工具和支持简化产品设计，从而满足了IoT开发人员对于电源管理的需求。
