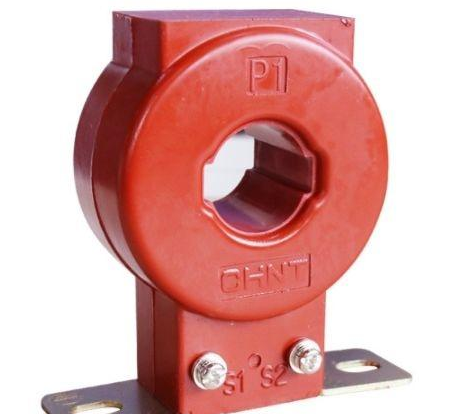

电流互感器在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路。电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=KiI2

电流互感器在电流表应用中的接线示意图由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流较大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电流互感器副线圈的一端和铁壳必须接地。

低压差CMOS电压稳压器 HT71系列

产品型号: HT7130/HT7133/HT7136/HT7144/HT7150 原产地: 中国

详细说明输出固定正向电压3.0—5.0V（每0.1 V为一级），输出电流30—100mA。输入输出压差（40—100mV），精度（±3%）。最高工作电压为28V、18V或9V。

HT71XX系列—低压差CMOS电压稳压器 (兼容 HOLTEK: HT71XX系列、 TOREX: XC62RP系列)

最高输入电压18V /输出电流30mA Maximum Input Voltage 18V/ Output current 30mA

HT7130A-1 3.0V

HT7133A-1 3.3V

HT7136A-1 3.6V

HT7144A-1 4.4V

HT7150A-1 5.0V

HT71XX- H系列——低压差CMOS电压稳压器

最高输入电压28V/最大输出电流100mA Maximum Input Voltage 28V/ Maximum Output current 30mA

HT7130A-1-H 3.0V

HT7133A-1-H 3.3V

HT7136A-1-H 3.6V

HT7144A-1-H 4.4V

HT7150A-1-H 5.0V

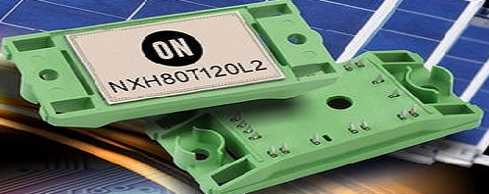

太阳能逆变器、不间断电源(UPS)逆变级和工业变频驱动器(VFD)等应用中的功率级通常由分立的IGBT/MOSFET集成专用的驱动器和额外的分立器件构成。安森美半导体新的NXH160T120L2Q1SG和NXH160T120L2Q2F2SG功率集成模块(PIM) 提供紧凑、高度集成的方案，采用易于贴装的封装，节省空间和降低成本，极大地减轻设计人员的挑战。

采用Q1和Q2封装，用于30 KW和50 KW逆变器，集成场截止沟槽IGBT和快速恢复二极管，提供更低的导通和开关损耗，并使设计人员能够在低VCE(SAT)和低EON / EOFF损耗之间折衷，以充分优化电路性能。直接键合铜(DBC)基底支持大电流，最大限度地降低寄生电感的影响，令设计人员实现高的开关速度，以及以12.7 mm的爬电距离提供3000 Vrms的隔离电压。
