这款SoC随附的Nordic S140 SoftDevice是经过蓝牙5认证的软件协议栈，用于构建长距离和高数据量低功耗蓝牙应用。S140 SoftDevice提供并发的中央、外设、广播者和观察者低功耗蓝牙角色，并且支持高吞吐量和长距离模式以及广告扩展功能。

低功耗蓝牙是Aqara智能门锁N200的首选无线协议，因为它为用户提供了快速稳定的配置，而无需Wi-Fi连接。

我们选择nRF52840 SoC是因为它能够运行低功耗蓝牙，以及与苹果HomeKit的兼容性。Nordic的SoftDevice架构可让我们大大减小设备固件的大小，也是一项主要优势。

MBR0530-TP

制造商

Micro Commercial Co

制造商零件编号

MBR0530-TP

描述

DIODE SCHOTTKY 30V 500MA SOD123

对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况 无铅/符合限制有害物质指令(RoHS)规范要求

湿气敏感性等级 （MSL） 1（无限）

详细描述 肖特基-表面贴装-二极管-pval-2071-500mA-SOD-123

二极管类型 肖特基

电压 - DC 反向（Vr）（最大值） 30V

电流 - 平均整流（Io） 500mA

不同 If 时的电压 - 正向（Vf 550mV @ 500mA

速度 快速恢复 =< 500ns，> 200mA（Io）

不同 Vr 时的电流 - 反向漏电流 200μA @ 30V

不同 Vr，F 时的电容 30pF @ 4V，1MHz

安装类型 表面贴装

封装/外壳 SOD-123

供应商器件封装 SOD-123

工作温度 - 结 -65°C ~ 125°C

MBR0530-TP

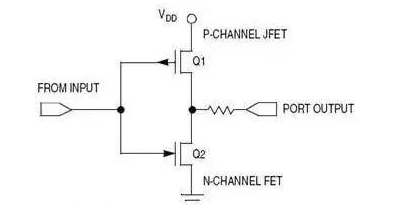

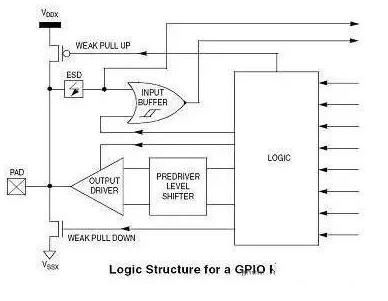

CMOS 器件引脚由 N 沟道和 P 沟道场效应管，通常在一个时刻，只有一个管子是开通的，但是，有一个非常短的时间转换期，这两种管子都会部分导通，在一个管子关闭而另一个开启的时候。一个没有端接的输入口可能振荡或在一个中间电平上浮动，导致所有场效应管设备都将在一个微导通的状态，导致了管子的损耗，增加了噪声，并要消耗额外的电源电流。

(Input Only)输入专用管脚

使用上拉或下拉电阻，将每个未使用的引脚拉到 VSS 或 VDD，这是推荐的使用方法

捆绑在一起，并用单个电阻上拉 / 下拉到 VDD 或地，节省元件数量和成本，但是这减少了减少的灵活性。

(Input/Output)输入 / 输出引脚

每个引脚的下拉一个电阻到地(VSS)。

几个引脚连下拉同一个电阻到地(VSS)。

不连接的针脚，软件程序配置 IO 口为输出口，并将它们设置为输出低。

连接一个电阻到 Vss，软件程序配置 IO 口为输出低。

直接连接到地，软件程序把端口配置成高阻抗输入口，设置寄存器为输出低状态。

这将引发双发失误导致的问题(引脚从输入到输出的变化，输出从低到高状态变化)。
