增强隔离型运放和增强隔离型调制器

发布时间:2020/7/31 9:04:18 访问次数:752

SIM8202G-M2是多频段小尺寸5G模组，对多种器件进行了再设计和集成，支持NSA/SA组网，覆盖全球主要运营商网络频段；采用标准的M2接口，可以兼容多种通信协议；其具备强大的扩展能力和丰富的接口，包括PCIe、USB3.1、GPIO等；同时AT命令与SIM7912G/SIM8200X-M2系列模块兼容，可最大限度的减少客户的投资成本并快速上市。与其他5G模组产品相比，SIM8202G-M2在以下几方面有了大幅提升：

全新四天线设计。SIM8202G-M2采用全新四天线设计，有效提升通信容量，以积极的方式发送和接收数据，并保持数据的高速和稳定性。

超小尺寸。SIM8202G-M2具有超小封装尺寸，仅为30*42mm。尺寸的减小对技术，工艺设计带来了极大的挑战。内部器件增多使得器件布局密度变大，导致电源线的走线宽度受限、高速信号线的隔离保护难度变大、射频敏感线的隔离保护、时钟信号的隔离保护以及阻抗控制的走线难度变大。为此，芯讯通不断优化方案，删除冗余设计。通过采用封装更小、性能更高、质量更可靠的器件，有效满足5G模块多频段/高性能/高带宽/多系统的需求。

大面积裸露铜区方便散热。5G模组速率大幅度增加，CPU的功耗、射频收发器以及射频PA的功耗增加都会导致模组的发热量增加。为了保证模组能长时间稳定的工作，SIM8202G-M2在设计时充分考虑了发热器件的布局规划，保证主要发热器件有足够多的地孔到主地层。同时，模块背面设计了大面积露铜区域，方便散热硅胶把模块热量导走。

高压系统中电流和电压检测的NSi13xx系列隔离采样芯片。NSi13xx芯片的抗共模瞬态干扰度（CMTI）达到150kV/μs，并具有良好的精确性和紧凑的封装设计，适合于电机驱动、光伏逆变器、不间断电源等工业应用和车载充电器（OBC）、牵引逆变器等汽车应用中高压侧的电流和电压采样。

在工业和汽车应用的高压电流检测中，通常采用基于霍尔的电流传感器和基于分流器的采样两种方案。前者具有天然的隔离特性，而后者需要增加隔离运放或调制器来进行电气隔离。相较而言，基于分流器加隔离运放/调制器的采样方案具有更高的精度和更低的非线性度，同时失调电压和失调电压温漂较低，且不易受到外部磁场的干扰，是更易被工程师选择的方案。

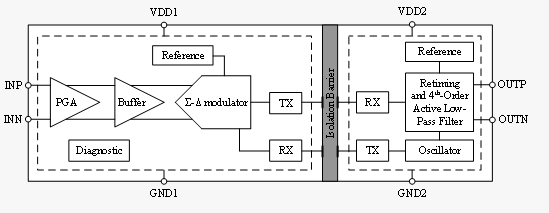

NSi13xx系列电流采样芯片包括增强隔离型运放NSi1300、NSi1200以及增强隔离型Sigma-delta调制器NSi1306，其具有的差分输入结构适用于上述基于分流器的电流检测方案，如相电流检测等。NSi1311的高输入阻抗和2V的线性输入范围则适合于电压检测方案，如直流母线电压检测。

16k混合型TDI（时间延迟积分）线阵相机VT-16K5X-H300。Vieworks VT系列新款TDI相机行频高达300kHz，感光度可提高256倍。由于行频和感光度的显著提高，VT-16K5X-H300有望满足平板显示器检测、晶片检查、印刷电路板检测和高性能文档扫描等高要求应用对高性能相机日益增长的需求。

机器视觉行业全球领导者Vieworks推出最新16k混合型TDI（时间延迟积分）线阵相机VT-16K5X-H300。

混合型TDI是Vieworks引进的一种屡获殊荣的新型传感器技术。Vieworks的混合型TDI线阵相机VT系列使用户能够同时拥有CCD的高品质成像和CMOS的高速成像能力。混合型TDI相机的性价比很高，因为芯片的CMOS结构提供了高速读取特性，无需搭载昂贵的外部电路。

时间一直是工业检测系统关注的主要问题之一。VT-16K5X-H300凭借高达300kHz（ROI 16,000 像素）的行频，成为高速机器视觉成像系统的解决方案。有了这样的高速度，客户可以节省时间和提高检测效率。同时，VT-16K5X-H300还支持双向扫描操作，使用相同的检测系统对不同方向的物体进行扫描。这可以减少PCB等大型物体检测设备的周期时间。

感光度是高要求工业检测应用的另一个重要指标。VT-16K5X-H300拥有多达256线，提供了比多次扫描物体更优的解决方案。由于传感器分辨率等于线中的像素数乘以线数（又称为层级），VT-16K5X-H300使感光度提高了256倍。通过单一的多级扫描，这款扫描相机即使在低光照条件下，也可以准确捕捉快速移动的物体，检测出生产过程中的缺陷、测量与分选。

VT-16K5X-H300采用紧凑型设计，可轻松安装到新老系统中。原始设备制造商可以很容易地将新相机集成到他们的系统中，以获得更好的性能，而不必担心外观尺寸问题。此外，VT-16K5X-H300功耗低，可节省能源消耗。较低的功耗使得转化的热量也较少，确保了相机的稳定性。
