模拟调光调节LED串的DC电流

发布时间:2020/7/29 23:41:11 访问次数:687

QX7136 是一款低静态电流、低压差的LED 恒流驱动器。使用一个外接电阻，可使输出电流能在10mA 到400mA 范围内进行调节；

在DRV 脚外接扩流MOS 管，输出电流可以扩大到3.0Ａ以上。

仅仅需要一个外接电阻就可构成一个完整的LED 恒流驱动电路。内部自带软启动、过热保护、低压保护。

IRFS59N10DTRL特性

使用一个外接电阻，电流可从10mA to 400mA 可调

通过外接NMOS 或 NPN 三极管，电压可扩展至400Ｖ以上，电流可扩展到3.0Ａ。

电源电压： 2.7-6V

可低压差输出：100mV@350mA

极小的静态电流：250uA

过热保护

软启动

低压保护：2.5V

SOT-89-5 封装

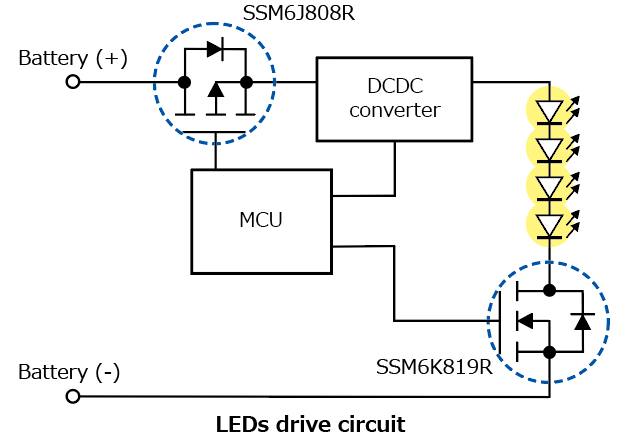

LED调光能以两种方式进行：模拟调光和脉冲宽度调制 (PWM)调光。模拟调光简单地调节LED串的 DC 电流，以改变 LED 的光输出，而 PWM 调光则改变 LED 串中恒定电流的占空比，以有效改变 LED 串中的平均电流，以此实现调光。尽管模拟调光的简单性富有吸引力，但是这种方式对很多应用不合适，因为模拟调光仅在 10:1 的亮度调节时，就损失超过 25% 的准确度，而且这种调光方式使 LED 产生色彩失真。相比之下，PWM调光可以在准确度没有任何显著损失的情况下，产生 3000:1 以及更高的调光比 (在 100Hz 时)，而且 LED 色彩没有改变。

通过自己产生的 PWM 信号，可同时提供模拟调光的简单性和 PWM 调光的准确度。通过在 LT3761 的调光输入端调节一个简单的 DC 信号，就可以实现很高的调光比，无需为产生 PWM 信号而增加微控制器、振荡器或信号发生器。LT3761 的内部 PWM 信号可以产生 25:1 的调光，而使用外部 PWM 信号时，该器件可提供高达 3000:1 的调光。

大功率 LED 驱动器 ,LT3761 是一款大功率 LED 驱动器，类似于 LT3755-2 和 LT3756-2 系列。LT3761 的输入电压范围为 4.5V 至 60V，输出电压范围为 0V 至 80V，是一种单开关控制器IC，可配置为升压、SEPIC、降压-升压模式或降压模式LED驱动器。该器件提供 100kHz 至 1MHz 的开关频率范围、LED 开路保护、和额外的内部逻辑电路以提供短路保护，可作为具备电流限制的恒定电压稳压器工作，或者作为恒定电流 SLA 电池或超级电容器充电器使用。

内部产生的PWM信号和 LED 电流图 3：在 DIM/SS 引脚设定占空比时，采用 μA 级信号。这个引脚还可用于外部 PWM 信号，以实现非常高的调光比图 4：在有高速 PWM 输入信号的情况下，LT3761 仍然提供高速PWMOUT信号,大功率、高性能 LT3761LED驱动器自己有内置的 PWM 信号发生器，该发生器既准确又易于使用。

一个效率为 94% 的高效率 60V、1A (60W) 350kHz 汽车前灯应用，该应用具备 PWM调光功能。LT3761 采用与 LT3755/LT3756 系列相同的高性能 PWM 调光电路，但是增加了内部产生 PWM 调光信号的功能，而且没有增加引脚。

用于汽车前灯、具备 25:1 的内部 PWM 调光、效率为 94% 的升压模式LED驱动器内部 PWM 调光信号发生器,与其他大功率 LED 驱动器不同，LT3761 可自己产生PWM调光信号，以进行调光比高达 25:1 的调光。这使该器件能产生准确的 PWM 调光，而无需用外部组件产生 PWM 信号。LT3761 仅需要一个外部 DC 电压，就能在指定频率上实现高性能 PWM 调光，这非常像模拟调光控制。该器件还能接收 PWM 输入信号，以运用标准模式的信号驱动 LED 串。

内部 PWM 调光信号发生器提供可编程频率和占空比。PWMOUT 端的方波信号频率由 PWM 引脚与 GND 之间的电容器 CPWM、按照方程式 fPWM = 14kHz • nF/CPWM 设定。PWMOUT 端信号的占空比由进入 DIM/SS 引脚的 μA 级电流设定，如图 3 所示。内部产生的 PWM 引脚的上拉和下拉电流用来在高低门限之间为其电容器充电和放电，以产生占空比信号。这些 PWM 引脚的电流信号足够小，以便能非常容易地由来自微控制器的数字信号过驱动，进而实现非常高的调光性能。运用内部信号发生器时，如果用 DIM/SS 引脚调节调光比，那么实际的最小占空比大约为 4%。以 100% 占空比工作时，PWM 引脚可以连接到 INTVCC。
