生产厂家对IGBT提供的安全工作区有严格的限制条件，且IGBT承受过电流的时间仅为几微秒(SCR、GTR等器件承受过流时间为几十微秒)，耐过流量小，因此使用IGBT首要注意的是过流保护。产生过流的原因大致有：晶体管或二极管损坏、控制与驱动电路故障或干扰等引起误动、输出线接错或绝缘损坏等形成短路、输出端对地短路与电机绝缘损坏、逆变桥的桥臂短路等。

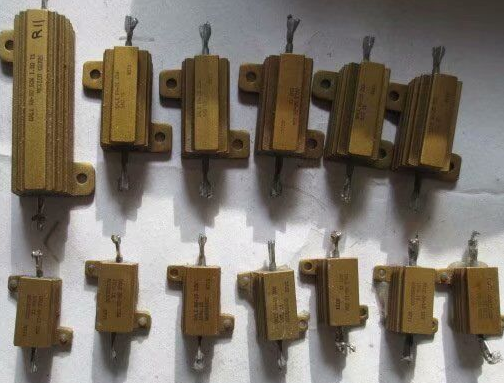

对IGBT的过流检测保护分两种情况：驱动电路中无保护功能。这时在主电路中要设置过流检测器件。对于小容量变频器，一般是把电阻R直接串接在主电路中，通过电阻两端的电压来反映电流的大小;对于大中容量变频器，因电流大，需用电流互感器TA(如霍尔传感器等)。电流互感器所接位置：一是像串电阻那样串接在主回路中;二是串接在每个IGBT上。前者只用一个电流互感器检测流过IGBT的总电流，经济简单，但检测精度较差;后者直接反映每个IGBT的电流，测量精度高，但需6个电流互感器。过电流检测出来的电流信号，经光耦管向控制电路输出封锁信号，从而关断IGBT的触发，实现过流保护。

STNRGPF02的典型应用包括工业电机、空调、家用和商用电器、移动通信基站、电信基础设施、数据中心设备和不间断电源(UPS)。

STNRGPF02是一款连续导通模式(CCM)固定频率电源IC具有平均电流模式控制功能，这是一个模拟器件与数字控制的优化组合，在内部电流回路中整合一个硬件模拟比例积分(PI)补偿器，在外部电压回路中整合一个数字PI控制器，确保控制响应快速。电压和电流两个回路的级联控制电路是通过改变总平均电感电流的方式调节输出电压。

新控制器专为使用外部继电器或三端双向可控硅开关的机械浪涌电流控制而设计，与专为采用固态器件的数字浪涌控制设计的STNRGPF12一样，同属于意法半导体的数字电源产品组合。两种控制器均支持可设置相切、负载前馈和突发模式，以最大程度地提高能效。内置的保护功能包括可设置的快速动作的过热保护和过电流保护(OCP)、过压保护(OVP)和软启动管理，还提供PFC故障和PFC OK状态指示引脚。

用eDesignSuite配置STNRGPF02十分简单，只要输入电源变换器规格并运行配置器即可。该工具生成一个完整的主电路物料清单(BOM)和二进制目标代码，固件代码通过串行通信端口下载到芯片，因而，可以大大缩短典型的电源设计周期。开发人员还可以通过芯片串行通信端口监视PFC参数。

STNRGPF02的评估板STEVAL-IPFC02V1现已上市，可以加快采用了STNRGPF02的电源开发过程。该电路板包含一个逐周期模拟稳流与数字控制灵活性兼备的PFC参考设计，可以实现功率因数极高且谐波失真极低的电源。
