NU502-160MA产品说明:NU502 是一簡單小/中功率的定電流元件，在各種LED 照明產品的應用上非常容易使用。其具有絕佳的負載與電源調變率和極小輸出電流誤差。NU502系列能使 LED 的電流非常穩定，在大面積的光源上,即使電源及負載的變動範圍很大時，都能讓LED亮度保持均勻一致，並增長LED使用壽命,

除了支援寬廣電源範圍外，NU502 的VDD 腳可以充當輸出致能(OE)功能使用，配合數位 PWM 控制線路，可達到更精準的灰階電流控制應用。

NU502 提供了一個特殊的串接模式。在高電源电压及低LED負載电压應用場合時，能夠使用兩個或兩

個以上的NU502以分攤多余的电压。此為數能科技獨特的高电压的分攤技術。超過負載电压的多餘电压能夠被其它的NU502所分攤。非常適合在更寬廣電源电压範圍的應用,而此特性是其他廠家的晶片所沒有的。

寬廣電源範圍以及超低的電源電流的特性，使得NU502 可在系統應用迴路中很容易的取得工作電源电压。在這種自我供電架構下，即使系統電源电压遠高於NU502最大的操作电压，NU502還是可以以很簡單的方式穩定的工作，而不需另外提供額外的電源給NU502。

对于温度敏感的元器件要远离发热元件。

需要调节或经常更换的元件和零部件，如电位器、可调电感线圈、可变电容器、微动开关、保险管、按键、插拔器等元件的布局，应考虑整机结构要求，置于便于调节和更换的位置。

接线端子、插拔件附近、长串端子的中央及经常受力作用的部位应设置固定孔，固定孔周围应留有相应的空间，防止因受热膨胀而变形，波峰焊时发生翘起现象。

对于一些体（面）积公差大、精度低，需二次加工的零部件（如变压器、电解电容、压电阻、桥堆、散热器等），与其他元器件之间的间隔在原设定的基础上再增加一定的富裕量。

贵重元器件不要布放在PCB的角、边像或靠近接插件、安装孔、槽、拼板的切割、豁口和拐角等处，以上这些位置是印制板的高应力区，容易造成SMT贴片加工焊点和元器件的开裂或裂纹。

大电流恒流芯片特性

最大電流80mA/160mA單通道定電流驱动器

 V DD電源电压范围1.6V ~ 18V，寬廣電源設計，自我供電架構，不需另外提供電源

輸出電流由外部電阻設定

低輸出端电压降0.6V (80mA) / 1V (160mA)

快速的電位爬升時間/電位下降時間

內建15V 稽納二極體保護

低輸出電流差異少於 ±5%

電源及負載調變率少於 ±0.5%/V

125°C ~160°C晶片溫度保護，電流隨溫度升高而下降

工作環境溫度 -40°C ~ 85°C

單通道型式可串接使用，提高耐压范围

無鉛環保封裝

产品应用

一般LED照明

建築裝飾照明

LED 手電筒

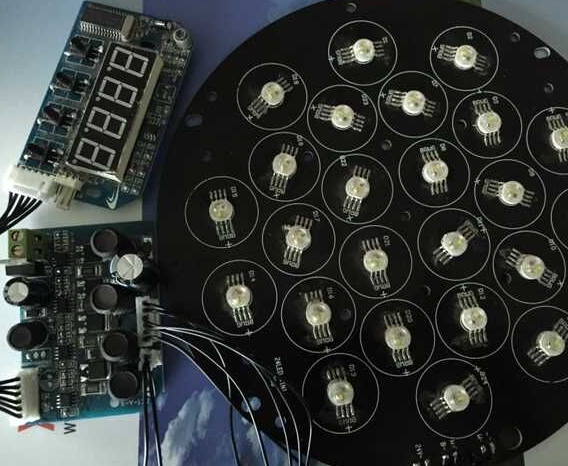

RGB 显示器/指示燈/裝飾燈

封裝型式

SOT 23-6 (80mA)

ESOP 8 (160mA)
