UFS510J 脉冲宽度调制波形的开关式电路
发布时间:2020/3/10 12:08:21 访问次数:522
UFS510J降压电路的变压器耦合形式。
不连续的输入电流,平滑的输出电流。
因为采用变压器,输出可以大于或小于输入,可以是任何极性。
增加次级绕组和电路可以获得多个输出。
在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组。
在开关接通阶段存储在初级电感中的能量,在开关断开阶段通过另外的绕组和二极管释放。
Two-Transistor Forward双晶体管正激
两个开关同时工作。
开关断开时,存储在变压器中的能量使初级的极性反向,使二极管导通。
主要优点:每个开关上的电压永远不会超过输入电压。
无需对绕组磁道复位。

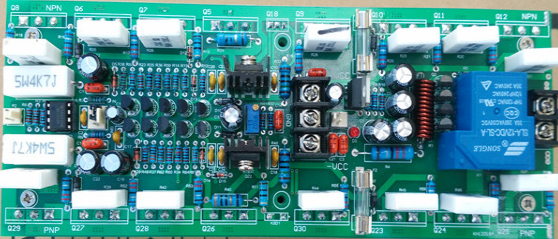

常见的有2SC945/2SA733、2SC1815/2SA1015\2N5401/2N551\S8550和8050三极管等型号,选用时应根据应用电路的具体要求而定。后级功率放大电路中使用的互补推挽对管,应选用大电流、大功率、低噪音晶体管,其耗散功率为100~200V。常用的大功率互补对管SC2922/2SA1216\2SC3280/2SA1301\2SC3281/2SA1302\2N3055/MJ2955等型号。
常见的基本拓扑结构
Buck降压

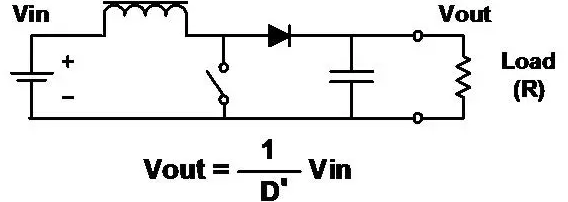

Boost升压
Buck-Boost降压-升压
Flyback反激
Forward正激
Two-Transistor Forward双晶体管正激
Push-Pull推挽
Half Bridge半桥
Full Bridge全桥
Push-Pull推挽,开关(FET)的驱动不同相,进行脉冲宽度调制(PWM)以调节输出电压。
良好的变压器磁芯利用率---在两个半周期中都传输功率。
全波拓扑结构,所以输出纹波频率是变压器频率的两倍。
施加在FET上的电压是输入电压的两倍。
基本的脉冲宽度调制波形,拓扑结构都与开关式电路有关。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
(素材来源:21IC.如涉版权请联系删除。特别感谢)
