LP2985IM5-3.3/NOPB工具和量具的正确使用与管理,在航空器修理工作中十分重要。维修人员规范和熟练使用工具和量具,能够保证维修质量,提高工作效率,确保人机安全。本章主要介绍常用手工工具和量具,其中的钳工工具、钣金工具及其他专业工具将在相关章节中介绍,常用工具夹持工具,鱼口钳.

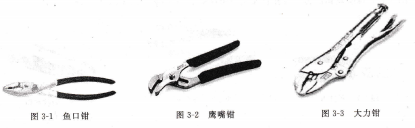

鱼口钳(slip joint pliers)也称滑动支点钳,是维修中常用的夹持工具(见图3-1),其铰接点部位有一个双孔槽,通过滑动支点在双孔中的位置,可以改变其夹持范围。由于鱼口钳钳口锋利,维修中切勿夹持紧固件,尤其不能用于铝、铜螺帽的拆装,鹰嘴钳.

鹰嘴钳Gnterlocking joint plicrs)也称内锁支点钳或槽锁钳,其钳口可平行沿滑槽滑动,以此调节夹持范围,鹰嘴钳夹持力较大,可用于夹持密封螺帽、管接头和异形零件,有时也称水管钳,如图3-2所示大力钳.

大力钳(vise grips)属于复合型钳子(见图3-3),具备杠杆加力机构,当压紧手柄时,复合支点可使夹持力倍增。通过调整手柄后端的调节螺丝,可调节钳口大小及其相应的夹持力。由于过挠度自锁作用,即使撤出手柄夹紧力,两颚口也不会打开。如果需要松开颚口,可以通过手柄后端的一个小杠杆使其松开。由于大力钳极强的夹持力,常用于拆卸变形的螺钉或断头高出工件的螺栓等。

鱼口钳鹰嘴钳大力钳,旋拧工具螺丝刀.

螺丝刀一般按形状、刀口类型和刀口宽度分类。按长度或杆径标识,刀柄一般采用木质和高强度塑料。螺丝刀最基本的类型有“一”字形螺丝刀和“十”字形螺丝刀(见图3-10)“一”字形螺丝刀.

“一”字形螺丝刀又称普通型螺丝刀(见图3-11),用于带“一”字形槽口的螺纹紧固件。选用“一”字形螺丝刀时,应保证螺丝刀口的刃宽不少于槽日长度的75%。刃口应锋利,与槽口两侧平行,且能插到槽的底部,否则将会损坏螺纹紧固件槽口,“十”字形螺丝刀.

“十”字形螺丝刀用于“十”字槽形螺纹紧固件(见图3-12),典型的“十”字槽有双锥形(ph讯ps head)和单锥形(rced and prince head)两种。双锥形两侧边不平行,对应的十字心较粗,刃较短,可插人较平的孔底;单锥形两侧边平直,槽宽比较窄,十字形明显,螺丝刀的刃较长且较尖,也称尖十字螺丝刀。

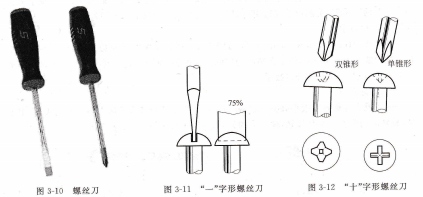

图3-10 螺丝刀

图3-11 “一”字形螺丝刀

图3-12 “十”字形螺丝刀

偏置螺丝刀,在垂直空间受到限制时,可使用偏置螺丝刀(见图3-13)。偏置螺丝刀的两端头与杆身成90°,两刀口相互垂直。交替使用两头,大多数螺钉都能完成拆装。偏置螺丝刀有标准型和埋头型,棘轮式螺丝刀.

棘轮式螺丝刀是一种手动快速螺丝刀(见图3-14),手柄内具备单向旋转功能的棘轮装置,使螺丝刀头无需脱离紧固件,手柄反复连续旋拧,即可快速拆装紧同件。使用时通过手柄的转换开关选择旋转方向。对于大负荷拆装,为保护棘轮装置,不用于初始拆卸和最终紧固。棘轮式螺丝刀刀头一般可根据需要更换,螺丝刀杆端部为避免刀头掉落装有磁铁,对于某些磁性设备和特殊元件应谨慎使用。
