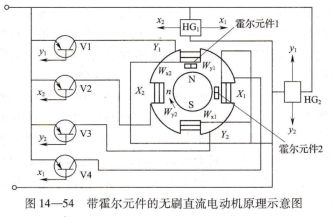

结构和原理 无刷直流电动机由一台同步电动机、一组转子位置检测器和一套受位置检测器控制的自控式逆变器构成。如图14-54所示为带霍尔元件的无刷直流电动机原理示意图。当磁极N的轴线对着霍尔元件1时,HG1中产生凡方向的信号,使V4导通,使绕组Wxl通电,在X1轴线上产生一个S极吸引转子上的N极转过90°。这时HG1输出为零,使V4关断,雨HG2产生y2方向的信号使v3导通,W、通电,Y2轴线上产生一个S极吸引转子再转过90°。依此类推,定子励磁绕组顺次轮流通电形成一个步进式的旋转磁场,吸引着转子不停地转动。

性能和用途 无刷直流电动机是一种电子换向的小功率直流电动机,其结构简单,运行可靠,没有火花,电磁噪声低,广泛应用于现代生产设各、仪器仪表、计算机

外围设备和高级家用电器。

无刷直流伺服电动机,结构及控制方式 无刷直流伺服电动机由电动机本体、转子位置传感器和电子换向电路组成,其结构形式很多,有一般结构式、盘式结构式、外转子结构式等。位置传感器有电磁感应元件、霍尔集成元件、无刷旋转变压器等,控制方式有矩形波驱动与正弦波驱动等。

性能特点 具有与有刷直流伺服电动机相似的机械特性、调节特性和工作特性,且无电气接触火花,安全性、防爆性好,无线电干扰小,机械噪声小,使用寿命长,可靠性高,可工作于高空及有腐蚀性气体的环境。

电动机的几种调速方法,绕线转子异步电动机串级调速 串级调速就是在电动机转子电路中引人附加反电动势进行调速。

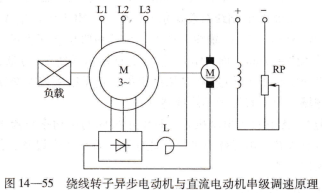

绕线转子异步电动机与直流电动机串级调速 调速原理如图14-55所示。绕线转子异步电动机定子绕组接三相交流电源,转子绕组中频率为yl的三相交流电经三

相整流为直流,作为他励直流电动机的电枢电源。直流电动机和绕线转子异步电动机同轴相连.共同带动生产机械。调速原理是:减小RP,增大励磁电流,使反电动势Ea增大,电枢电流ra减小,即使绕线转子异步电动机转子电流Jz减小,电磁转矩r下降,转速n也下降,反之则转速而上升。这种调速方法的优点是效率高,调速方便,能实现平滑的无级调速;缺点是设各复杂,费用较高。
