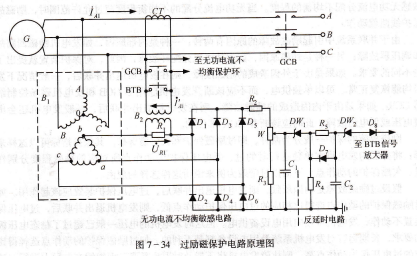

XP131A133DSR至无功电流不均衡保护环,无功电流不均衡敏感电路,图7-34 过励磁保护电路原理图,GCB反延时至BTB信号放大器.

如有n台发电机并联工作,它们的无功电流不均衡保护环如图7-35所示联接。设每台发电机的负载电流分别为r1、r2、…、rn,各电流互感器的变比均为灼,则流过互感器CT负载回路中的差动电流Ⅰ′i为:

                Ii=1/ki(Li-ip)       (7-12)

式中:平均电流ip=1/nIi(i=1,2,...,n)

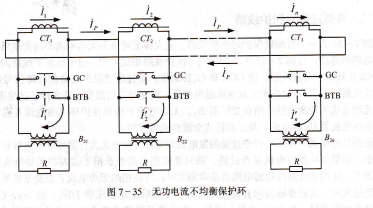

图7-35 无功电流不均衡保护环

可见,流过变压器B2原边的电流Ii和(Ii―Ip)成正比,反映了发电机负载分配的不均衡程度。

图7-34中的变压器B1是Y/△-11联接。设UA、Ub、uc和LJ口、U占、叽分别为变压器原、副边的相电压。变压器B2的负载R1为纯电阻性的,它的压降uR1与原边电流r11同相位。

由于变压器B1是Y/△-11联接,所以其副边线电压超前于原边线电压30°角,如图7-36(a)所示。

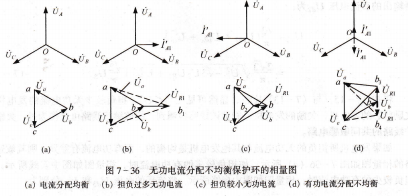

图7-36 无功电流分配不均衡保护环的相量图,(a)电流分配均衡 (b)担负过多无功电流 (c)担负较小无功电流 (d)有功电流分配不均衡.

当发电机运行正常时,并联各台发电机的电流是均匀分配的,i则所研究发电机的A相负载等于平均负载,即rA1=rp,由于B2的原边电流r'A1于o,故B2的副边电压UR1=0。此时,整流器输出的直流电压UJ为:

           ud=2/t(Uab+ubc+Ucu)

              =3//tu2

式中:uab=ubc=uca=U2。

当发电机担负了较多的无功电流时,则B2的原边电流iA1反映了无功电的纯无功电流偏差的情况来考虑),它的相位落后于A相电压UA90°,如图7-36,这时B2负载上的电压UR1不再为零,它的相位与r′A1同相。该电压与对应相压三角形畸变,经整流后,其直流电压Ur1为:

               ud1=2/t(uab1+ub1c+Uca)

                    =2/2/πu22+3u2ur1+ur12+2/tu2

将式(7-14)与(7-13)比较,显然可见ud1>ud,说明整流器吟出的直流电压反映.
