****BIPOLAR JUNCTION TRANSISTORS

NAME Q~T1     Q~T2    Q~T3     Q~T4    Q~T5   Q~ 6

IⅥiODEL Q2N2222   Q2N2222   Q2N2222   Q2N2222   Q2N2222   Q2N2222

IB     3.07E-05  3,07E-05  3,00E-05  3,00E-05  5.62E-05  5.62E-05

IC     5.42E-03  5,42E.-03  5,39E.-03  5,39E.-03  9.77E-03  1.09E-02

VBE   6.89E-01  6.89E-01  6,88E-01  6,88E-01  7.06E-01  7.06E-01

VCE   4.43E+00  4.43E+00  5.87E+00  5.87E+00  7.06E-01  9.31E+00

当温度从0℃~80℃变化时Tl~T4的rc及ycE的变化情况。设置DC Sweep分析,设定起始温度、终止温度及步长。仿真后得到T1~T4的fc及ycE的变化情况如图11.1.2所示。由图中看出Tl~T4的集电极电流随温度变化较小(小于2.5 uA/℃)。

电路中电流、电压随温度变化曲线,在Bias Point分析中,设置Calculate sma11-signal DC gain分析,仿真

后在输出文件中可得如下结果:

差模电压增益:V(Vo1)/V~Vi=-1,013E+02

差模输入电阻:INPUT RESISTANCE AT Ⅴ~Vi=1.848E+03(Ω)

输出电阻: OUTPUT RESISTANCE AT Ⅴ(Vo1)=9.996E+02(Ω)

将电路改为共模信号输人方式(断开T2基极到地的连接,将T2基极并接到T1基极),再进行仿真得:

共模电压增益:Ⅴ(Vo1)/Ⅴ~Vi=-6.490E-02

共模输人电阻:INPUT RESISTANCE AT Ⅴ~Ⅴi=6.977E+05(Ω)

输出电阻:0UTPUT REsIsTANCE AT V(Ⅴo1)=9.996E+02(Ω)

共模抑制比:KcMR=201g|差模电压增益/共模电压增益|=63.87dB

将电路重新改为差模信号输人方式,设置AC Sweep分析,仿真后得到如图11.1.3a所示的幅频响应(横坐标为频率,纵坐标为增益分贝数)。其40.113 dB,带宽B7约为39.349 MHz。

没有共基电路(去掉T3、T4)时,共射差分式放大电路的幅频响应如图11.1.3b所示。其Av=39.639 dB,带宽BW约为16.761MHz。可见在增益相近的情况下,带宽明显减小.

图11.1,1电路的幅频响应 (b)无共基电路时的幅频响应

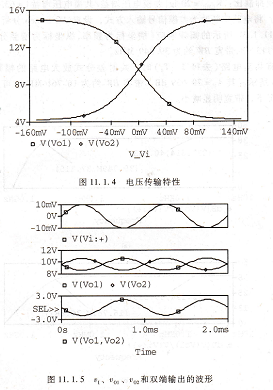

设置DC Sweep分析,对v1进行DC扫描,得电路的电压传输特性如图11.1.4所示。由图中看出当vI大约在一20 mV~+20 mⅤ之间变化时,输人与输出有较好的线性关系,若超出这个范围,放大电路将进人非线性区。

设置Time Domain(时域)分析,得到输人、输出波形分别如图11.1.5所示。从图中看出,v。2与vI同相、vo1与vI反相,双端输出的波形是以横轴对称的。

图11.1.5 vi、uo1、uo2和双端输出的波形,输人正弦波的幅值增大到100 mⅤ时,输人、输出波形分别如图11.1.6所示。从图中看出,输出波形已有明显非线性失真。

在波形窗口中进一步做FFT变换,得到输出波形的频谱图如图11.1.7所示。(注:为提高分析精度,应尽量延长时域分析时间。本图设置的分析时间为100个周期)。可以看出双端输出波形中的基波为1 kHz,且有3次(3 kHz)、5次(5 kHz)等高次谐波分量。

在Time Domain(时域)分析中设置Fourier Analysis(傅里叶分析),在输出文件中得到如下分析结果.
