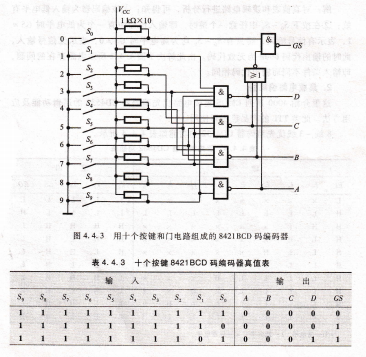

TW9919计算机的键盘输入逻辑电路就是由编码器组成。图4.4.3所示是用十个按键和门电路组成的8421BCD码编码器,其真值表如表4.4.3所示,十个按键s。~s9分别对应十进制数0~9,编码器的输出为ABCD和GS,试分析该电路的工作原理及Cs的作用。

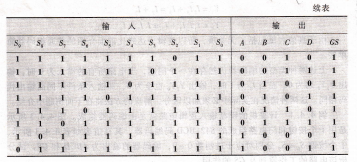

对真值表和逻辑电路进行分析,可得知:①该编码器为输入低电平有效;②在按下s。~S9中任意一个键时,即输人信号中有一个为低电平时Cs=1,表示有信号输入,而只有sO~s9均为高电平时Cs=0,表示无信号输入,此时的输出代码0000为无效代码。由此解决了图4,4,2所示电路存在的问题,即输入条件不同而输出代码相同。

集成电路编码器 这里介绍4000系列CMOs集成电路优先编码器CD4532的逻辑功能及应用方法 。此类TTL的产品已不再使用.

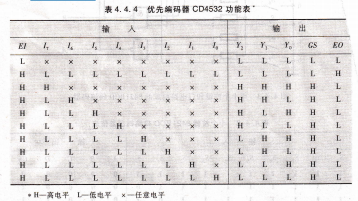

8线 一3线优先编码器CD4532的功能如表4.4.4所示。

从功能表可以看出,该编码器有8个信号输入端,3个二进制码输出端,输人和输出均以高电平作为有效电平,而且输入优先级别的次序依次为r7,f6…,IO。此外为便于多个芯片连接起来扩展电路的功能,还设置了高电平有效的输入使能端Er和输出使能端Eo,以及优先编码工作状态标志Cs。

当EI=1①时,编码器工作;而当Er=o时,禁止编码器工作,此时不论8个输人端为何种状态,3个输出端均为低电平,且Cs和EO均为低电平。

E0只有在Er为1,且所有输人端都为0时,输出为1,它可与另一片相同器件的Er连接,以便组成更多输入端的优先编码器。
