UF3K将表9.1.2与表9.1.1相比较,不难看出偏移二进制码与无符号二进制码在形式上相同,实际上它是将二进制码对应的模拟量的零值偏移至80H,偏移后的数中,只有大于128的才是正数,而小于128的原数是负数。因此,若将单极性8位D/A转换器的输出电压减去80H所对应的模拟量1芳就可得到极性正确的偏移二进制码输出电压。

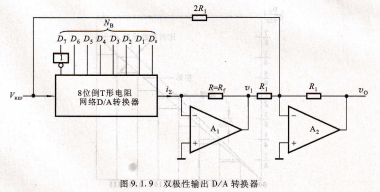

D/A转换器输人的带符号数一般表示为2的补码形式,要实现双极性输出,首先要将它转换为偏移二进制码,然后再输入到上述D/A转换电路中就可以了。比较表9.1.2中2的补码与偏移二进制码可以发现,只要将8位2的补码加80H,并舍弃进位即可得偏移二进制码。实现2的补码加80H很简单,只需将高位求反即可。由此可得到采用2的补码输人的8位双极性输出D/A转换电路,如图9.1.9所示。图中,输人Ⅳ:是原码的2的补码,最高位取反(加80H)变为偏移二进制码后送人D/A转换器,由D/A转换器输出的模拟量u1经A2组成的第二个求和放大器减去1廾后得到极性正确的输出电压v。,即电路输人2的补码 nb与 v0 满足表9.1.2所示的对应关系。


继电器的主要技术指标

额定电源电压。指使电磁继电器长时间正常工作的电压;

吸合电压。在常温条件下,继电器线圈通电后,由衔铁带动触点可靠动作所需要的最小电压值;

断开电压。继电器吸合工作状态下,降低电磁工作线圈电压到使衔铁刚要返回原位时的电压值,即使触点能够断开时的最高电压值;

额定负载。继电器控制触点允许通过的额定电流值;

触点压降。一对触点在通过额定负载电流时,在触点上产生的电压降;

接点压力。触点接通时,两触点相互之间的压力;

动作时间。指从继电器工作线圈开始通电的瞬间至衔铁带动触点完成工作需的时问;

线圈工作电流。继电器线圈在额定电压作用下,长时间稳定工作状态下通入线圈的电流,它产生的电磁吸力是衔铁保持工作的需要;

寿命。指触点保持正常转换电路的能力,常用继电器的动作次数表示。

电磁继电器的加速电路,电磁继电器的动作时间很短,是一种快速动作的控制元件,但由于存在着电磁惯性和机械惯性,继电器的吸合和释放动作总是需要一定的时间。一般继电器的动作时间为0.05~0.15s,动作时间小于0.05s的称为快速继电器,吸合或者释放动作时间大于0.15s的称为时间继电器或延时继电器。

继电器的吸合时间是指从给继电器加上额定电压开始,到接触点完成动作为止的一段时间。它包括两部分,一部分是电流由零上升到衔铁刚要动的吸合触动时间,另一一部分是从衔铁开始运动到最后闭合位置所篙的吸合运动时间。前者主要是电磁惯性引起,后者主要是机械惯性,而且吸合触动时间占主要部分,因此减小吸合时间的方法主要是减小电磁线圈电路的时间常数。

同理,继啦器的释放时间包括从线圈断开电源瞬间开始,至衔铁开始作返回运动的一段释放触动时间和衔铁开始返回运动到回到原位所需的释放运动时问。一般也希望断开电路要快,即释放时间要短。缩短释放时间的方法除减小电磁惯性外。设计时减轻衔铁质量和增大弹簧刚性都可以达到目的。
