PSN0503083反馈数据选择器FMUX,用于决定反馈信号的来源。根据控制信号ACO、处C1(刀)和AC1(而)的值,分别选择来自4路的不同信号反馈到与阵列的输人端。这4路信号是:地、相邻0LMC的输出、本级OLMC输出和本级D触发器的输出口。AC1(m)中的m表示相邻0LMC对应的〃0引脚号。

输出数据选择器OMUX,用于控制输出信号的来源。当控制信号AC0和AC1(屁)满足ACO+AC1(n)=0时,异或门的输出信号直接送达输出缓冲器;但当ACO+AC1(n)=1时,D触发器的Q端信号送到输出缓冲器。

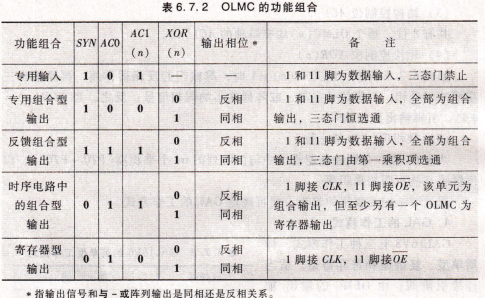

表6.7.2综合列出,在结构控制字同步位syⅣ、控制位ACO和AC1(n)的控制下,将OLMC设置成的5种不同功能组合。

表6.7.2 0LMC的功能组合

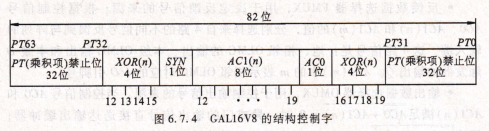

结构控制字,GAL16V8的各种配置是由结构控制字来控制的。结构控制字如图6.7.4所示 。图中XOR(乃 )和AC1(尼 )字段下面的数字为乃值 ,表示它们控制的0LMC编号 ,与输出的引脚号一致 。

结构控制字各位功能如下 :

同步位syⅣ该位用以确定GAL器件具有组合型输出能力还是寄存器型输出能力。当syⅣ=1时 ,仅具有组合型输出能力 ;当syⅣ=o时 ,可具有寄存器型输出能力 。此外 ,对于GAL16V8中的0LMC(12)和0LMC(19),syⅣ 代替AC0,SyⅣ

代替AC1(m)作为FMUX的输人信号。
