FR207G要使触点恢复初始状态,必须给“脱扣”绕组通电,使活动铁心与固定铁心之间气隙处产生的电磁磁通去抵消永久磁铁的磁通,当两者的合成磁通很弱时,其磁化力小于弹簧力,最终由弹簧推动连杆使主触点断开,继而辅助触点转换,同时将自身脱扣绕组断电。

主要技术数据,主触点额定电流:交流275A;主触点额定电压:交流115/2∞Ⅴ,400Hz;吸合绕组工作电压:直流15~29.5V;脱扣绕组工作电压:直流15~29.5V。同时,使用时应注意,各辅助触点所能承受的交流或直流电源种类不同,电压、电流的数值有多种,必须符合具体要求。

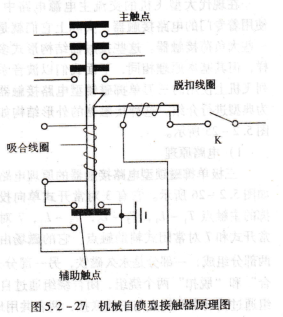

机械自锁型接触器,机械自锁型接触器的原理如图5.2-27所示。当吸合线圈通电后,接触器吸合并被机械锁拴定于闭合位置,吸合线圈则依靠串联的辅助触点自行断电,不再消耗电功率。接触器需要释放时,只要接通脱扣线涠,利用脱扣装置解除机械闭锁。就可以在返回装置的作用下回复到释放位置。实用的机械自锁接触器可以有各种各样的机械锁栓和脱扣装置,具体结构此处不再讨论。

这种接触器为电磁吸入式,在结构上具有如下特点:

具有两组线圈,一组是吸合线圈,另一组是脱扣线圈;

具有机械锁定机构,当吸合线圈通电时,接触器接通处于锁定在接通状态,此时,即使接通线圈断电,接触器也不会释放,只有脱扣线圈通电,将锁打开,才能使接触器断开;

装有目视指示器,可以判定接触器的工作状态。所谓目视指示器就是在接触器线圈壳体侧面上开有一个小窗孔,当接触器处于断开状态时,小窗显示白色,当接触器处于接通状态时,小窗不显示。
