IMISG509AXBD单绕组接触器的工作原理

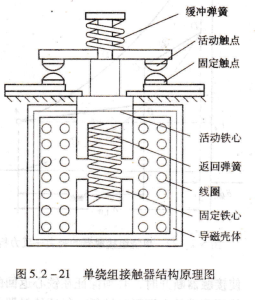

基本结构和动作原理,图5.2-21为单绕组接触器结构原理简图,它由电磁铁相触点系统两大部分组成。电磁铁包括一个电磁线圈和由活动铁心、固定铁心、导磁壳体组成的磁路系统及返回弹簧:触点系统包括固定触点、活动触点和触头上的缓冲弹簧:活动铁心是通过拉杆带动活动触点和缓冲弹簧的。当线圈通电后,电磁拉力克服返回弹簧的初始反力,把活动铁心吸向固定铁心,拉杆带动接触片使活动触点与固定触点接触,从而使输出电路接通。

缓冲弹簧压在活动接触片上,在装配时已有一定的预压力,使活动接触片以一定的初始压力压在拉杆的台肩上。由图可见,当活动触点与固  图5.2-21 单绕组接触器结构原理图定触点刚接触瞬间,动接触片便把缓冲弹簧的初始压力立即传递到动静触点之间,使触点压力迅速增大到这个初始压力值,从而避免触点的弹跳。

当触点断开时,活动触点与国定触点之间的距离称为触点阀隙;活动铁心与国冠铁心之间的距离称为磁间隙。接触器的磁间隙要比触点间隙大,因此,当动触点与静触点接触后.铁心还要向下移动一段距离,以便缓冲弹簧再压缩一段距离,以使触点的最终压力(工作压力)达到所需要的数值。活动铁心从触点刚接触后继续移动的这一段距离称为超行程,也称为各用行程,它是保证触点牢固接触所必需的。

当线圈电压降到断开电压以下或线圈断电后,活动铁心在返回弹簧及缓冲弹簧作用下返回到初始位置,使触点断开。
