MSP43与继电器并联电阻、电容的延时电路,在图5.2-13中,继电器正常工作时,电容C已被充电,当断开电门时,除电磁线圈的自感电势之外,电容C还对线圈放电,从而延迟了释放时间。这里的电阻Rg的作用是限制电容的充电电流和放电电流的。

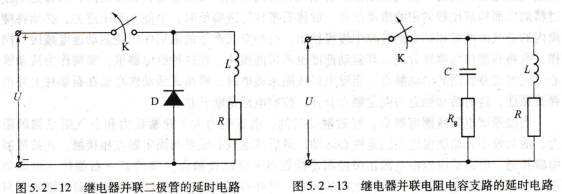

图5.2-12 继电器并联二极管的延时电路

图5.2-13 继电器并联电阻电容支路的延时电路

采用这种电路时,应该正确选择电容的数值,防止国路发生周期性振荡,否则会发生继电器时通时断的现象。

附加阻尼套筒的延时继电器

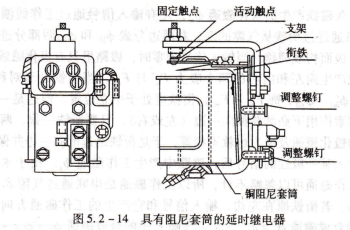

这是在设计制造时已经做好的一种释放延时措施。如图5.2-14所示,在继电器铁心底部套上一个铜或铝导体制成的阻尼圆环,它可以作为线圈骨架的一部分,也可以用短路线圈代替阻尼环。

由于阻尼套筒的存在,当电门断开时,线圈电流下降,铁心内磁通要下降,于是在短路的阻尼套筒内产生感应环流,这个电流的作用是反对磁场衰减的,从而使电磁吸力下降变慢,达到延时的目的。这种方法可以产生5s以上的释放延时。最后要指出的是,这种办法对吸合时间的影响也比较大。

延时电路的常用符号,如图5.2-15所示,延时电路有两种常用符号。其中图(a)应用于电气电子电路中,图中举例的“X”为延迟时间的数值,“sEC”为时间单位,一般用秒表示。图(b)为延时继电器控制线圈的符号。
