93LC76C-I/W15K在带有负载电阻R1的分压器中,流过负载电阻RL上的电流rL称为负载电流,流过分压电阻R2的电流fq称为分路电流,流过分压电阻R1的电流J=rL+Jq则为总电流。分路电流气在电阻R2上产生无用的热损耗。

带有负载时,流入分压器的电流增大,R2两端的电压减小,这是因为R2与RL的并联等效电阻RP小于R2,从而也引起分压器总电阻相应地比空载时要小。

利用电压之比与电阻之比的关系也可以说明上述实验结论。

式中:Us一总电压;

UL一负载电压;

RP一等效电阻;

RL一负载电阻。

通过实验可知:负载电阻数值越小,其得到的分压也越小;反之,负载得到的分压值就大,如图2.4-16所示。

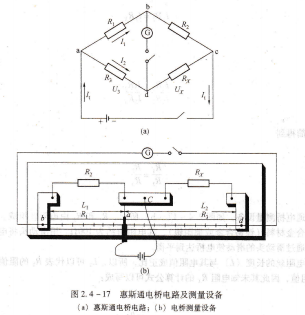

图2.4-17(a)的电路称为惠斯通电桥电路,用它可以精确地测量电阻。凡、R2、和R3都是精密可变电阻,民是待确定的未知电阻。四个桥臂中间为联接桥,串接有检流计G3当d、b两点的电位不相等时,“联接桥”中有电流流过,且电流方向由d、3两点的电位决定。当“联接桥”联接在等电位点之间时, “桥”上没有电流流动,这种状态称为平衡电桥,否则,“桥”上将有电流流动,我们称之为不平衡电桥。当电桥平衡时,未知电阻可以通过简单的公式计算出来。检流计G联接在B、D两端,显示电桥是否平衡。当电桥平衡时if,、d两端之间没有电位差,检流计的指针指示为零。
