942H-2B-12-D-T-F可见,电阻上的电压与其电阻值成正比。

[例题10] 电路如图2.4-13所示。分压器的两个串联电阻Rl=50Ω,R2=250Ω,

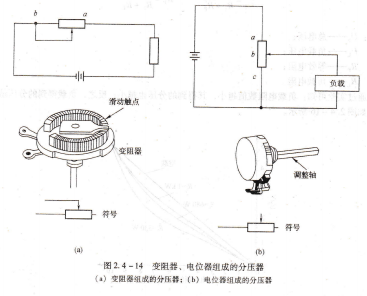

主电源电压J=90V。求:R2电阻上分得电压U2为多大?,经过数学变形,得到下面公式p<nri2=矿瓦・⒍=拼虱×90=75Ⅴ解:因为所以可调式分压器可以使分电压叱从零到主电源电压σs之间连续变化。通过变阻器或电位器上的滑动触点可以将总电阻任意分成R】和凡。最简单的可调式分压器常由变阻器、电

位器组成,如图2.4-14所示。

变阻器用于改变电路中电流的数值.它的大致结构是带有一个滑动臂抽头和两个固定端接头的电阻器。图2,4-14(a)表示一个变阻器和一个普通电阻串联在电路中的情况。当滑动臂从出点滑到6点时,接在电路中的变阻器的有效阻值增加,因为变阻器与固定电阻相串联9所以电路中的总电阻也在增加,从而使电路中的电流减少。另一方面,若滑动臂从B滑到A,则总电阻减少1电路中的电流增加。

电位器是带有三个接线端的可变电阻器。两个接线端和一个与滑动臂相连的接线端都联接在电路中。电位器是电子仪器中使用最多的电压调整元件。例如,无线电收音机的音量控制和电视接收机的亮度控制使用的就是电位器。

图2.4-14(a)所示。用电位器将主电源电压中的3、c两点间的电压提供给负载。当滑动臂移到沱点时,电源电压全部加到负载上。当滑动臂移到c点时,负载上获得的电压为零。电位器可以给负载提供从零到全部电源电压范围内的任何一个电压值。

有载分压器

如果分压器有输出电流.~则称为有载分压器。

实验一 用一个1kΩ的电位器构成一个可调式分压器。其电源电压已T=5V,在电位器上,通过调整轴给定R2电阻的值,并在R2两端并联一块电压表。在R2电阻的引出端并联阻值为330Ω的电阻作为负载RI,如图2.4-15所示。分别测量当负载断开和接通时电路的总电流和分压电阻R2两端的电压。

结果:当接上负载时,分电阻R2上的电压小于无负载时的电压,而电路的总电流却大于空载时的变阻器。
