9507181从表中可以看到,康铜、锰铜的温度系数很小,可以认为其电阻值不随温度的变化而变化。因此,在实际中常用这两种材料作成标准电阻。铂的温度系数比较高,可以用它作成温度计。

[例题9] 一支由康铜丝绕制的电阻。在18℃时,其阻值为400Ω。求:温度上升到

80℃时,其电阻值是多少?如果该电阻用铜丝绕制,其电阻值是多少?

解:因为α＝R2-R1/R1(T2-T1),经数学变形有

R康铜=R1 (1+α・ΔJ) =400 [1+5×10^6 (80-18)] =4o0,124Ω

R铜=尺l(1+α・Δr) =400[1+3.9×10^3(8o~18)] =496,72Ω

通过上述例题的计算结果可以看出,以康铜丝绕制的电阻,在温度变化时其阻值变化很小,在实际中可以忽略。

分压器惠斯通电桥

分压器

在实际应用中,经常需要改变输出电压。例如,调整灯泡的亮度,改变电动机的转速等,利用电阻串联电路的特性就可以改变输出电压的大小,它是实现上述功能的方法之一。

分压器是可以将一个总电压分成多个分电压的电路。一个典型的分压器是由两个或两个

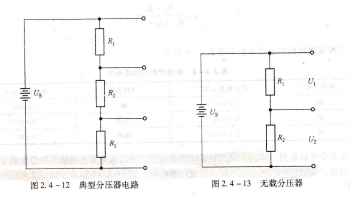

以上的电阻串联后构成的,如图2.4-12所示。电源电压不得低于分压器给出的任何一个分压值。由于电源电压被串联的电阻器逐级降压,因此,通过抽头就可以取出所需要的电压。各分压电阻器的阻值根据分压值来确定。

无载分压器

如果分压器没有电流输出,就称为无载分压器。如2.4-13所示是一个由两个电阻组成的分压器,假设无载分压器的主电源为σ,按电阻的比例将其分为σ1和%两个电压。根据电阻串联电路的规律,可以推导出下列公式:因为串联电路的电流处处相等,即:
