PEC03DAAN陶瓷电容器的最大特点是对温度很敏感,因此它可以作为温度电容使用。外壳的颜色代表温度系数。

蓝色、灰色一正温度系数;

其他颜色一负温度系数。

陶瓷电容器的体积小、耐潮湿,成批量生产方便、便宜、自感小,它常用于高频设备中。

云母电容器的介质是云母,在云母片上紧贴有金属箔片。这种电容器可由两片或多片组成。从金属箔片上接出引线,然后,用胶木粉压制成小方块,如图2.6-12所示。云母电容器的容量比较小,其容量值一般为“几十皮法至几纳法”的数量级。绝缘性能好,耐压值可以达到1000Ⅴ以上。性能稳定可靠,受温度影响小,误差范围在±2%以下。总之,云母电容器是一种高质量的电容器,它主要应用于发射和测量技术中。

电解电容器

电解电容器用一层薄的氧化膜来作为电介质,这样就减小了极板之间的距离,从而可以制成体积小而容量大的电容器。

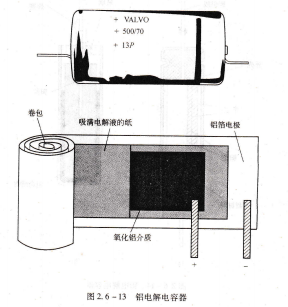

铝电解电容器是由中间夹纸的两层铝箔卷包而成,如图2.6-13所示。作为阴极的铝箔带表面一般较粗糙,这样可以增加有效面积以增加电容量;另一条铝箔带作为阳极的引出端。中间的纸带用来吸附液态的电解液,电解液本身起到了阴极的功能。电解电容器的卷包封装在杯状铝壳内,袭面充有电解液。固态电解质电容器中起到阴极作用的是固体电解质,它们通常由附有二氧化锰的玻璃纤维丝编织而成,其中二氧化锰就是电解质。

阳极氧化膜的形成称为“赋能”,即在作为阳极的铝箔和电解液之问加上一个直流电压,这样在铝箔上就形成了氧化铝薄膜,这层膜就是电介质。而对于无极性的电解电容器来说,其两层铝箔都需进行氧化处理,这样其体积也相应增大。

有极性的电解电容器只允许按电容器标注的极性施加直流电压。
