ltc6362两个双联开关控制一盏灯示意图如图11-13所示 。

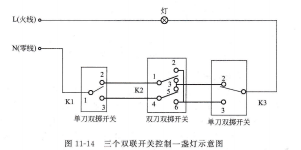

N(零线) 图11-13 两个双联开关控制一盏灯示意图三个双联开关控制一盏灯示意图如图11-14所示 。

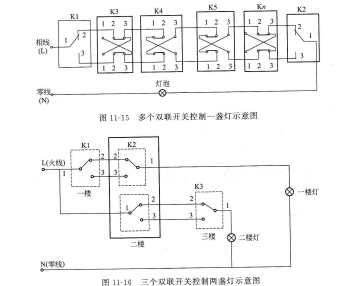

灯双联开关控制一盏灯示意图多个双联开关控制一盏灯示意图如图11-15所示 。

双联开关控制两盏灯 如果有一个三层楼梯 ,安装两盏灯 , 要对两盏灯进行控 制 ,通过三个双联开关方法进行。工作原理同上 ,三个双联开关控制两盏灯示 意图如图11-16所示 。

上午学基础 石英晶体振荡器、陶瓷谐振元器件识别

石英晶体振荡器

石英晶体谐振器,简称晶振。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作.以提供稳定、精确的单频振荡,同时也是一种用于稳定频率和选择频率的电子元件。广泛应用于军事电子设各、通信设备、发射与接收

设备、数字仪表及钟表、各类计算机、控制电路、家用电器及儿童玩具。常见晶振元件外形如图12-1所示。晶振在电路中通常用字母“X”、 “G”、 “z”或“Y”表示。一般而言,负载电容的容值为数皮法到数十皮法,依频率和石英晶体的特性而定。

石英晶体上都是人造石英晶体。石英晶体振荡器、陶瓷谐振元器件继电器应用电。

三极管驱动继电器 当三极管用来驱动继电器工作时,笔者推荐采用NPN型的三极管。电路工作原理如图11-17所示。当输人高电平时,三极管Q1饱和导通,继电器线圈通电,触点吸合。当输入低电平时,三极管Q1截止,继电器线圈断电,触

点断开。三极管放大倍数一般选择在120~240之间,驱动继电器的二极管必须选插件封装。
