电感的检测(万用表电阻法检测),用指针万用表的欧姆挡测线圈的直流电阻。电感的直流电阻值一般很小,匝数多、线径细的线圈能达几十欧;对于有抽头的线圈,各引脚之间的阻值均很小,仅有几欧姆。万用表置于R×1挡,对线圈的

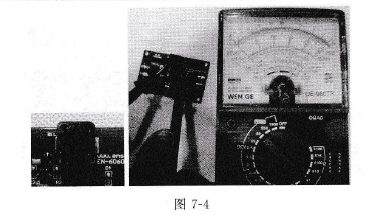

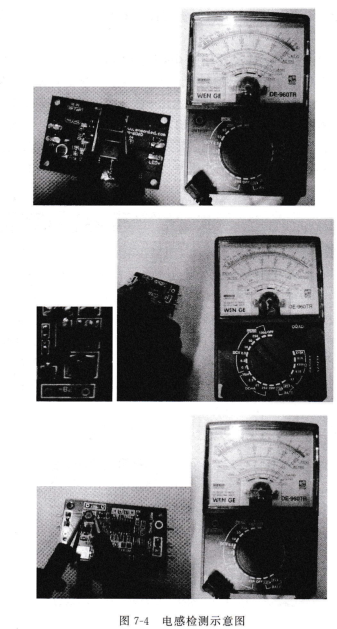

直流电阻进行测量,若测量的阻值无穷大,说明线圈(或与引出线间)已经开路损坏;阻值比正常值小很多,则说明有局部短路;阻值为零,说明线圈完全短路。电感检测示意图如图7一在所示。

万能电桥或Q表可以准确测量电感线圈的电感量E和品质因数0,具有电感挡的数字万用表可以检测是否开路或局部短路,指针万用表可以对电感量的相对大小作出粗略检测和判断。 在实际工作申,仅对电感线圈进行通断检查及直流阻值的测量。 一般来说用万用表电阻挡测量线圈的直流电阻;再与原确定的阻值或标称阻值相比较,如果所测电感线圈阻值比原确定阻值或标称阻值增大许

多,甚至阻值趋向无穷大,可判断电感线圈断线。 若所测电感线圈阻值极小,则可以判定此电感线圈不能用。 如果检测电感线圈电阻与原确定的或标称阻值相差不大,可判定此电感线圈是好的.

对于有金属屏蔽罩的电感,还需检测线圈与屏蔽罩间是否短路.若用指针万用表检测线圈各引脚与屏蔽罩之间有一定电阻值或零,则说明该电感内部短路.
