RW2-123.3S/H2使用时,接上整流桥堆及滤波电容,就是直流稳压电源。下午学技能 电感变压器的检测

电感的参数,电感的参数有电感量、允许偏差、品质因数、分布电容、额定

电流等。

电感量 称为自感系数,是反映电感产生自感应能力。电感量的大小,主要取决于线圈的匝数、绕制方式、有无磁芯及磁芯的材料等。

通常电感的线圈匝数越多、绕制的线圈越密集,电感量就越大。有磁芯的线圈比无磁芯的线圈电感量大;磁芯磁导率越大的线圈,电感量也越大。

允许偏差 指电感的标称电感量与实际电感量的允许误差值。振荡或滤波电路要求电感精度较高,允许偏差为±0,2%~±0.5%;耦合、高频阻流等电感的精度要求不高,允许偏差为±10%~±15%。

品质因数 称为Q值,是指电感器在某一频率的交流电压下工作时,所呈现的感抗与等效损耗电阻之比,是衡量电感质量的主要参数。

电感的Q值越高,其损耗越小,效率越高。Q值的大小与线圈导线的直流电阻、线圈骨架的介质损耗及铁芯、屏蔽罩等引起的损耗等有关。

分布电容 指线圈的匝与匝之间、线圈与磁芯之间的电容。电感的分布电容越小,稳定性越好。

额定电流 电感正常工作时允许通过的最大电流。在电感工作电路中,工作电流不能超过额定电流,如超过额定电流,电感会因发热而使性能参数发生改变或烧毁。

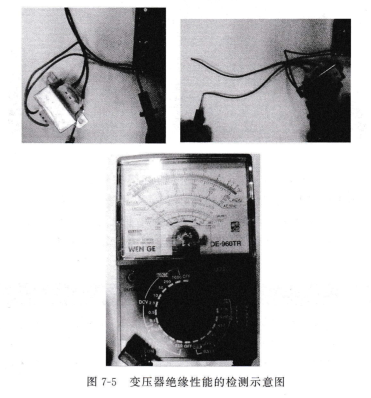

变压器的检测,绝缘性能的检测 将指针万用表置于R×10k挡,分别测量变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、次级各绕组问的电阻值,万用表的指针均应指在无穷大处不动或阻值大于100MΩ,否则说明变压器绝缘性能不良。变压器绝缘性能的检测示意图如图7-5所示。
