GMM36DSXS注意LED的封装排列.以防止装错极性。安装LED时不可与发热组件靠得太近,其工作条件不要超过LED规格书所规定的极限,在引脚变形的情况下不能安装LED。

在有孔的PCB中安装时,要计算好线路板上孔距的尺寸和公差,以免支架受过度的压力。

安装LED时,建议用导套或者定位柱定位。同时在焊接温度回到正常以前,要避免让LED受到任何的振动或外力。

清洗 当用化学品清洗胶体时必须特别小心.因为有些化学品对胶体表面有损伤并会引起褪色.如三氯乙烯、丙酮等。可用乙醇擦拭、浸渍,时间(在常温下)不超过3min。

晚上学应用 LED数码在电子电路中的应用

由于LED的颜色、尺寸、形状、发光强度等不同,所以使用LED时应根据实际需要进行选择。LED被广泛用于各种电子仪器、电子设备、灯具之中,可作为电源指示灯、电平指示或电光源之用。

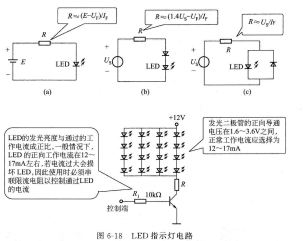

指示灯利用高亮度或超高亮度LED作为指示灯电路如图6-18所示。图中,电阻R为限流电阻,图(a)、(b)、(c)分别为直流电源、整流电源及交流电源指示灯电路。

LED使用时必须串接限流电阻R,如图6-18(a)所示。LED的发光亮度与通过的I

作电流成正比,一般情况下.LED的正向工作电流在12~17mA左右,若电流过大会损坏LED,因此使用时必须串联限流电阻以控制通过LED的电流电压在1.6~3,6V之间,正常工作电流应选择为的U值一般为1.8~3,5V,改变R的大小,就可以改变LED发光亮度。如果由交流电源Us驱动时,因LED反向击穿电压很低,

必须用普通二极管与其同向串联或并联,如图6-18(b)和图6-18(c)所示。为了使发光不闪烁,电源频率必须大于30Hz。
